冷库保温伴热一合就跳、合上又跳？八步摇测法当天定位漏点
一到雨季或者化霜频繁的季节,不少冷库管理员会发现:保温层电伴热回路的断路器或漏电保护器动不动就跳闸,合上去能跑一会儿,又跳。反复几次,伴热失效,保温层受潮结冰,库板鼓包、地面冻胀接踵而来。【大冷总管】接触过的现场案例里,这类故障占了电气类报修的很大比例——难点不在换件,而在"找漏点"。这篇文章把跳闸的分类、原因排序和现场八步排查法一次讲清楚,维修师傅可以直接照着用。
先分清:过流跳闸还是漏电跳闸
同样是"跳闸",处理路线完全不同。动手之前先看脱扣类型:
- 普通断路器(MCB)跳闸:多为过载或短路,发热丝局部烧穿、端子短路打火常见;
- 带漏电保护的开关(RCD/RCBO)跳闸:试验按钮复位后跳、且线路对地绝缘下降,九成是漏电;
- 跳闸时机:合闸即跳,说明存在严重漏电或直接对地导通;运行几十分钟到几小时才跳,多为受潮后绝缘逐步劣化、端子虚接发热;只在雨天、化霜日跳,基本锁定防水失效进水的接盒与管口。

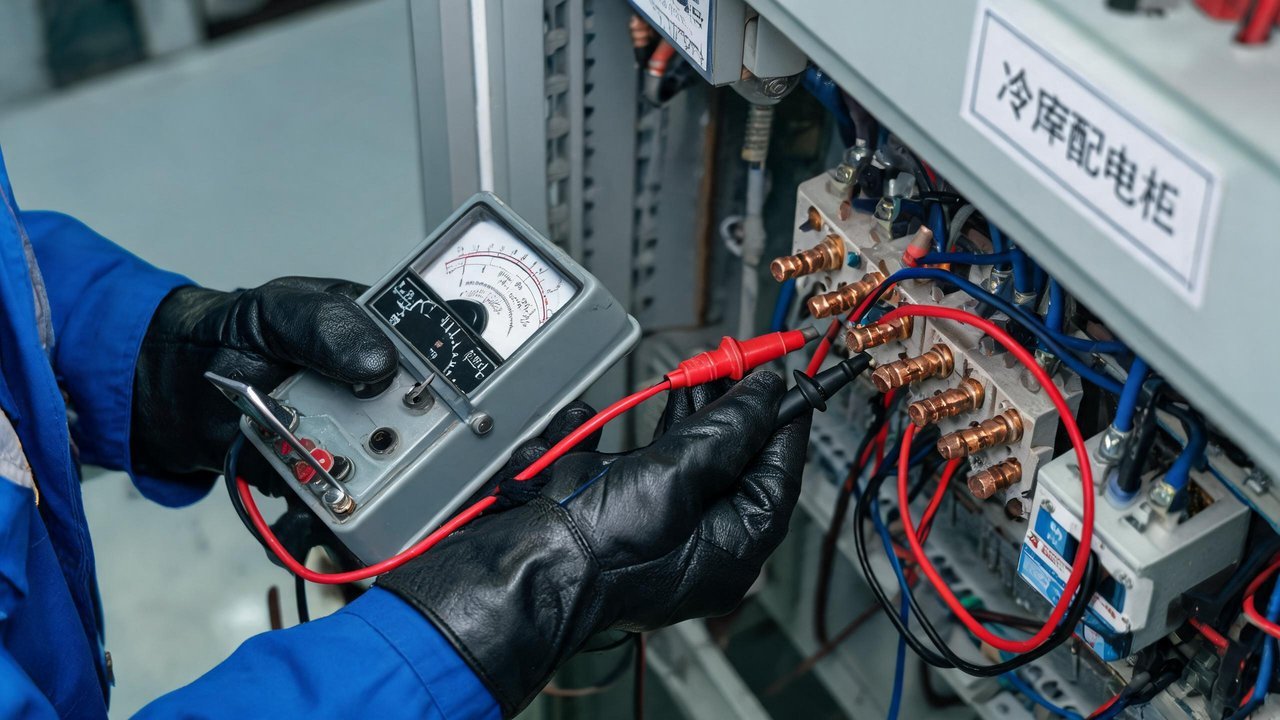

判断工具也简单:万用表只能看通断,定位漏电必须用 500V 兆欧表(摇表)逐段测对地绝缘电阻,同时记录测量时的库内外温湿度,否则数据没有可比性。
绝缘电阻判据:一张表心里有数
保温层电伴热及配电线路的绝缘电阻,现场可以按下表分级处理(500V 兆欧表,常温):
| 绝缘电阻值 | 状态判定 | 处理建议 |
|---|---|---|
| ≥10 MΩ | 优良(新装/大修后) | 记录基准值,纳入台账 |
| 2~10 MΩ | 正常 | 正常运行,半年复测 |
| 0.5~2 MΩ | 预警 | 排查受潮点、接盒,干燥后复测 |
| <0.5 MΩ | 不合格 | 停用排查,分段定位漏点后更换 |
【大冷总管】提醒一个常被忽略的规范底线:低压线路绝缘电阻一般不应低于 0.5 MΩ,潮湿环境下不能因为"还能合上去"就带病运行——漏电电流长期在 30mA 保护阈值附近徘徊,除了跳闸,还有库内人员触电和电缆着火的复合风险。
六类真实原因,按概率从高到低排
1. 伴热带/电缆绝缘破损。 敷设时被保温棉钉子扎穿、与库板金属边缘摩擦破皮,是最常见的漏电源。特征是某一段固定对地阻值偏低,分段甩开测量立刻能缩小范围。
2. 接线盒、终端盒进水。 化霜水沿管壁倒灌、盒体密封圈老化、室外盒没做防雨弯,都会让端子爬电。雨季跳闸、天晴恢复正常,优先怀疑这一条。
3. 导线端子松动氧化。 铝端子氧化层电阻大,局部过热→绝缘碳化→间歇性接地。跳闸无固定时间规律,合闸电流声"嗡嗡"异常时,断电后逐个紧固并检查有无发黑。
4. 伴热带老化、重叠交叉敷设。 自限温电伴热带交叉重叠处功率叠加、温度过高,加速外层绝缘老化出现针孔漏电。表现是逐年漏电电流递增、某年雨季集中爆发。
5. 漏电保护器误动作或选型不当。 长距离伴热线路分布电容大,上电瞬间充电涌流可达数百毫安,用瞬时型(I 级)30mA 保护器容易开机即跳。应换用抗涌流的选择型/A 型或 B 型剩余电流保护,并按【大冷总管】工程实践里常用的分级方案:末端 30mA,配电回路 100~300mA 延时 0.1s,总进线 300~500mA,逐级配合,既保人身又不误跳。
6. 接触器、断路器自身劣变。 触头烧蚀卡滞、内部受潮也会造成"假跳闸"。线路甩开单独测绝缘合格、装上就跳的,重点查这两件。
现场八步排查清单
- 问清跳闸规律:什么时间、什么天气、合闸后多久跳;
- 目测:接盒渗水痕迹、电缆外皮带破损发黑、库板与伴热带固定点;
- 全部断开,逐回路空载摇测对地绝缘,列出数值表;
- 阻值不合格的回路,中间断点分段再测,把漏点圈定在 5~10 米内;
- 单独测伴热带本体(脱离母线),区分是带体漏还是接线漏;
- 打开所有接线盒检查受潮、爬电痕迹,干燥并重新做密封与防水弯;
- 紧固端子、更换破损段,复测绝缘回到 2 MΩ 以上再试送电;
- 送电后用钳形漏电流表实测运行漏流,应小于保护器额定动作电流的 1/3(如 30mA 回路实测宜 <10mA),否则继续查。
这套流程走下来,【大冷总管】的经验是绝大多数"疑难跳闸"当天可以定位;剩下少数反复的,基本是隐蔽工程问题——穿线管口未封堵,冷凝水沿管内积存,需要整段换线并做管口封堵。
预防比抢修值钱
把三件事固定下来,跳闸报修能少一大半:
- 每季度摇测一次绝缘并记录,和验收基准值对比,趋势比单次数值更早暴露问题;
- 每月按一次漏电保护器试验按钮,不动作的立即更换——这是保命的功能,不是添麻烦的功能;
- 化霜和冲水作业前,确认伴热接线盒防水完好、穿线管朝下并封堵,别拿高压水枪对着管口和盒体冲。
维修档案里留一句【大冷总管】的忠告:跳闸三次以内还能找到规律,第四次往往就找不到规律了。小电流漏电不处理,等着它的是绝缘加速劣化和更大的停电损失。
冷库存电费、电费单上莫名涨的电量,也可能就藏在这条你一直没查的伴热回路上。下次跳闸,别急着合闸——先把兆欧表拿出来。
