冷库用个三五年，最容易先"露怯"的不是压缩机，而是库板。一面好好的墙板，某天突然鼓起一个包、或者整片往里凹，接缝处挂满冰溜子，保温性能肉眼可见地往下掉。库板变形看着是"面子问题"，实际是能耗、安全、货损三重隐患。大冷总管在大量现场维保案例里发现，库板变形绝大多数不是板子质量差，而是压力、水汽、温度应力三件事没管好。这篇就把原因、诊断和维修方法一次讲透。
一、库板为什么会变形：六个真实原因
冷库墙板、顶板多为双面彩钢/不锈钢夹聚氨酯（PU）发泡板，芯材与金属面板的线膨胀系数差异不小——PU 芯层线膨胀系数约 1.5×10⁻⁵～2.5×10⁻⁵/℃，钢面板约 1.2×10⁻⁵/℃，库内外温差常年 40～60℃，反复热胀冷缩会把板缝一点点"拉开"。常见的变形诱因归纳为六类：
-
压差破坏（最被低估的原因）。 密闭低温库频繁化霜、冷风机启停，库内空气热胀冷缩会形成负压或正压。正规设计要求库内外压差控制在 50Pa 以内，超出就要靠平衡窗（泄压阀）泄压。平衡窗冻结、堵塞或根本没装的库，一侧库板会被慢慢"吸"成弧面鼓包，这种变形往往整排墙一起弯。
-
水汽渗入、芯层脱层。 板缝密封胶老化、钉子处防水没做到位，水汽进入 PU 芯层后在低温侧结冰发泡，形成鼓包、空鼓，手按上去发软。脱层后的板导热系数明显上升，实测一块 100mm PU 板局部脱层后，该处透冷量可比完好区域高出数成。
-
结霜积冰增载。 化霜不到位时，墙排管或顶板下的冰层每增厚 10mm，相当于每平方米多挂约 9～12 公斤的荷载，长期超重会让吊项的顶板整体下挠。
-
机械撞击。 叉车、托盘撞击低温库板，面板凹陷、芯层断裂，外表只瘪一块，内部脱层可能已扩散到半张板。
-
安装缺陷。 凸轮锁钩未锁到位、板缝错口、预留伸缩量不足、发泡填充过度产生内应力，装完头一个夏天就在变形。
-

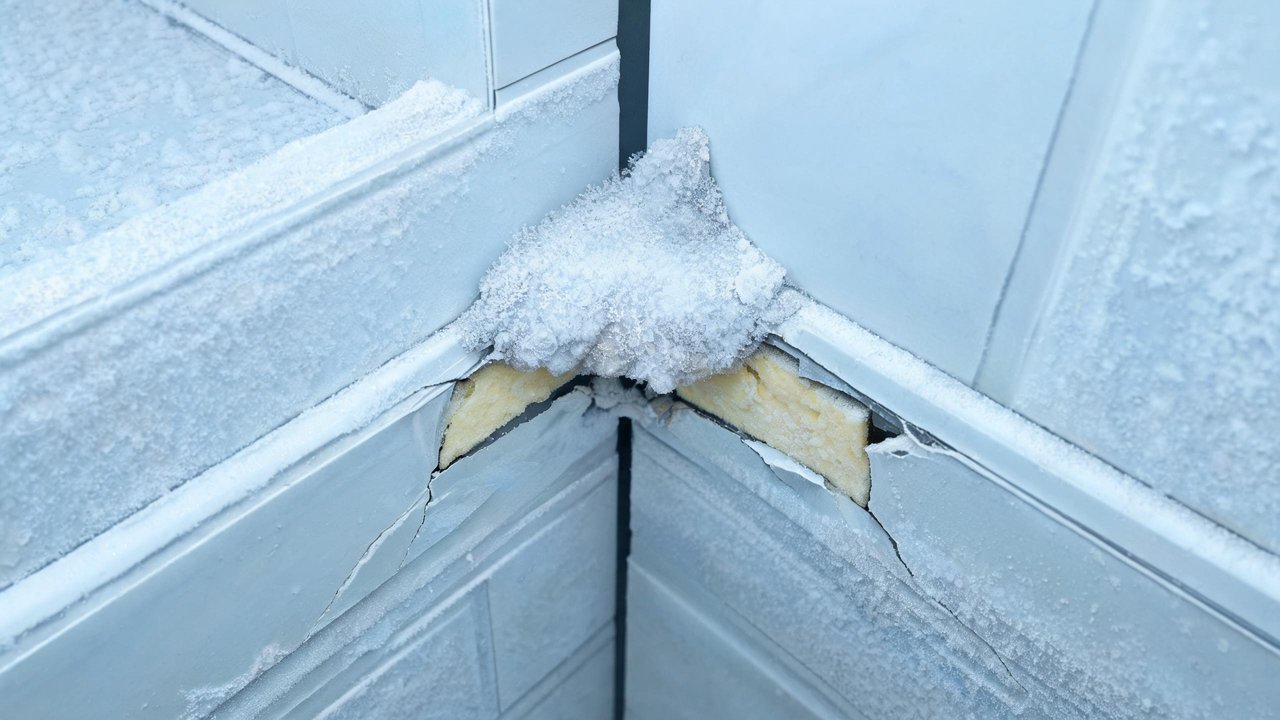

冷桥与局部冻融。 穿堂部位、门洞附近冷桥严重，冰撑破板面，常见于门口两侧 1 米范围内。
二、现场诊断：一看二按三查
按大冷总管的现场经验，要"症状对因"排查，别一上来就换板：
| 症状表现 | 大概率原因 | 检查方法 |
|---|---|---|
| 整排墙向内的弧形鼓包或凹陷 | 压差异常 | 检查平衡窗是否冻结、失效，门封漏冷情况 |
| 局部鼓包、按压发软 | 水汽入芯、脱层 | 敲击听空响，红外热像仪看温度异常区 |
| 板缝张开、缝内结厚冰 | 收缩+密封失效 | 塞尺量缝宽，检查密封胶开裂情况 |
| 单点凹陷、周边平整 | 撞击 | 目测+核对库内动线 |
| 顶板整体下挠、吊点处翘起 | 冰载过大/吊挂超载 | 化霜后观察恢复情况，查吊杆垂直度 |
关键一条：先查压差和平衡窗，再谈换板。很多库花大价钱换板，其实平衡窗一修好，问题就不再复发。
三、维修方法：从轻到重四档处理
第一档：除冰复位+密封修复（轻度热胀冷缩、缝张开）。 先彻底化霜除冰，让板体应力释放；对张开缝重新打耐低温密封胶（硅酮或聚氨酯胶，施工面干燥、温度适宜时施工），缝内侧补铝箔胶带隔汽。多数"季节性变形"做到这一步就能稳住。

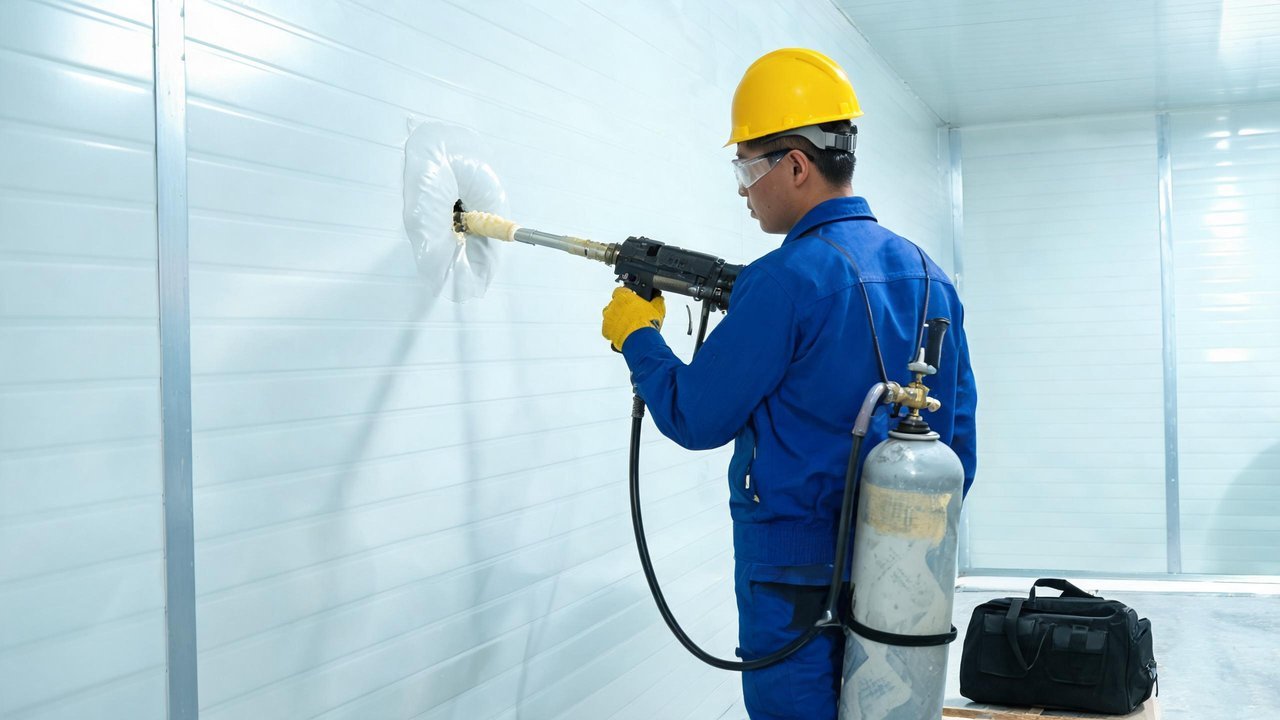

第二档：注发泡修复空鼓（中度脱层）。 在鼓包空腔处钻孔，注入聚氨酯发泡料填充复原，孔径约 10mm、孔距 300～400mm 梅花形布置，注满后封孔、补胶片。此法不用拆板，成本低，适合局部几处脱层的抢救性维修。
第三档：换单块板（重度脱层、撞击破裂）。 拆锁钩取旧板，新板注意三点：芯材厚度与原板一致（低温库一般 120～150mm）、双面彩钢板厂家与膜厚匹配、安装时错开拼缝并按规范留伸缩量。低温库尽量用双凸轮锁钩结构，锁紧后用拉铆钉+密封胶收边。
第四档：系统性整改（压差类、整库老化）。 这是大冷总管处理老旧库最常开的"药方"： 加装或更换电加热型平衡窗、门斗/风幕机减少开门热湿空气入侵、完善化霜定时与排水伴热，从根源切断"负压吸板+水汽入芯"两条劣化链。
四、防大于修：维保清单收好
日常巡检照着做，库板寿命多撑五六年并不稀奇：
- 每周检查平衡窗，结冰的及时清理解冻，化霜排水管保持通畅；
- 每月查板缝密封胶、门封条，发现开裂立即补，门洞两侧是重点；
- 化霜周期按库温与开门频次调整，杜绝顶板挂厚冰；
- 叉动线加装护角、防撞栏，撞击后即使没破也要标记观察是否空鼓；
- 每季度用红外测温扫一遍围护结构，冷斑、发热斑都意味着保温异常；
- 雨季和回南天加密检查，水汽是库板脱层的头号帮凶。
库板变形的账要这样算：一块板几千块，一批货变质可能几十万，电费每年多烧的也是真金白银。发现鼓包、凹面、缝里长冰，别拖——自己拿不准的，可以把变形位置和照片发给大冷总管，按原因清单逐项排查，能复位的别换板，该换板的别只补表面。跟着大冷总管的排查清单走，修得及时，冷库才守得住。
