冷库PLC控制器断电的6大高频原因：从"整机趴窝"到复位上电的完整维修路径
凌晨两点，一个3000吨冷库的值班电话打进来：压缩机全停、冷风机不转、库温一小时涨了4℃。到现场先看电控柜——PLC的POWER灯是灭的。
很多人遇到这种情况第一反应是"PLC坏了，赶紧订货更换"，于是一块几百块的电源模块被报成几万的控制器总成，货期七天，货先烂了。【大冷总管】在大量冷库售后工单里发现：真正因PLC本体损坏导致断电的比例不到两成，八成以上的"断电"是供电链路、保护器件误动作和外部负载短路把控制器拖死的。
这篇文章把冷库PLC控制器断电的排查逻辑、高频原因、维修动作和预防清单一次讲透。
一、别急着换件：先搞清"哪一级断电"
冷库电控系统的供电是一条链：市电进线 → 总闸/双电源切换 → 控制变压器或开关电源 → 断路器（MCB）→ 漏电保护（RCD）→ 接触器/热继 → PLC CPU电源、I/O模块、24V回路 → 现场传感器与执行器。
断电现象一样，断点位置完全不同。现场用三步把范围收窄：
- 看灯：CPU的POWER/RUN/FAULT三灯状态是第一步诊断依据。POWER灭=供电没到；POWER亮RUN灭=程序丢失或CPU故障；FAULT亮=内部诊断报错，通常是I/O短路或模块通信失败。
- 量电：万用表交流档测L-N应在198~242V之间（标称220V，允许±10%）；直流档测PLC的24VDC供电，正常23.5~26.5V，低于22V带载就可能复位。
- 分断：把PLC侧输出负载线全部拆下，空载上电。空载正常、带载跳闸，问题在外部负载；空载也断，问题在柜内。
记住一条铁律：先分离、再通电，绝不反复强送电。 冷库压缩机、冷风机、化霜回路都属于大感性/大电流负载，强行复送三次以上，故障点会从"跳闸"升级成"烧触点"甚至"烧PLC输出点"。
二、冷库PLC断电的6大高频原因（对照表）
下面是冷库现场最常见的断电诱因，按发生频次和典型判断方法整理成表，建议直接打印贴在电控柜内侧。
| 排序 | 故障点 | 典型现象 | 现场占比 | 快速判断方法 | 标准处理动作 |
|---|---|---|---|---|---|
| 1 | 开关电源/PSU老化 | POWER灯闪烁或熄灭， cabinet内温度高时更易发生 | 约25% | 测24V输出带载跌压>2V | 更换同规格电源，柜内加轴流风扇 |
| 2 | 热继电器/断路器跳闸 | 某一路设备停，PLC总电源正常 | 约20% | 看脱扣指示、测回路电阻 | 查负载电流、复位前必须找到跳闸原因 |
| 3 | 漏电保护误动作 | 雨雾天、化霜后固定时段跳 | 约15% | 测电加热丝对地绝缘（应≥1MΩ） | 更换受潮化霜加热器，密封接线盒 |
| 4 | 端子松动/接触不良 | 拍打柜门能恢复，振动后必断 | 约15% | 紧固前测端子温升（>15K为异常） | 按力矩重新压接，加弹簧垫圈 |
| 5 | 输出点短路击穿 | 一给某路信号整机掉电，模块FAULT亮 | 约10% | 拆下该路负载测线间电阻 | 换输出模块+串联熔断器/中间继电器隔离 |
| 6 | 程序丢失/存储卡故障 | 上电POWER亮RUN灭 | 约8% | 看CPU报错代码、比对备份程序 | 恢复程序备份，更换电池或存储卡 |
| 7 | 外部原因（市电、雷击、缺相） | 多柜同时断电，其他系统也异常 | 约7% | 测三相电压平衡度（不平衡率<2%） | 加装浪涌保护器SPD、相序保护器 |
几点补充说明，这是很多维修人员判断出错的地方：
关于漏电。 冷库的化霜电加热器长期在高湿、结霜、融霜循环里工作，氧化镁绝缘受潮后对地阻值会从几百MΩ掉到几十kΩ。漏保额定动作电流一般是30mA、动作时间≤0.1s，这个设定对人体保护是合适的，但对受潮的加热器来说就是"一到化霜就跳"。这种情况下不要盲目把漏保换大或者拆掉——那是拿人命换便利。正确做法是换加热器、做好接线盒防水（IP等级不低于IP54），必要时把该回路改为带接地监测的独立回路。

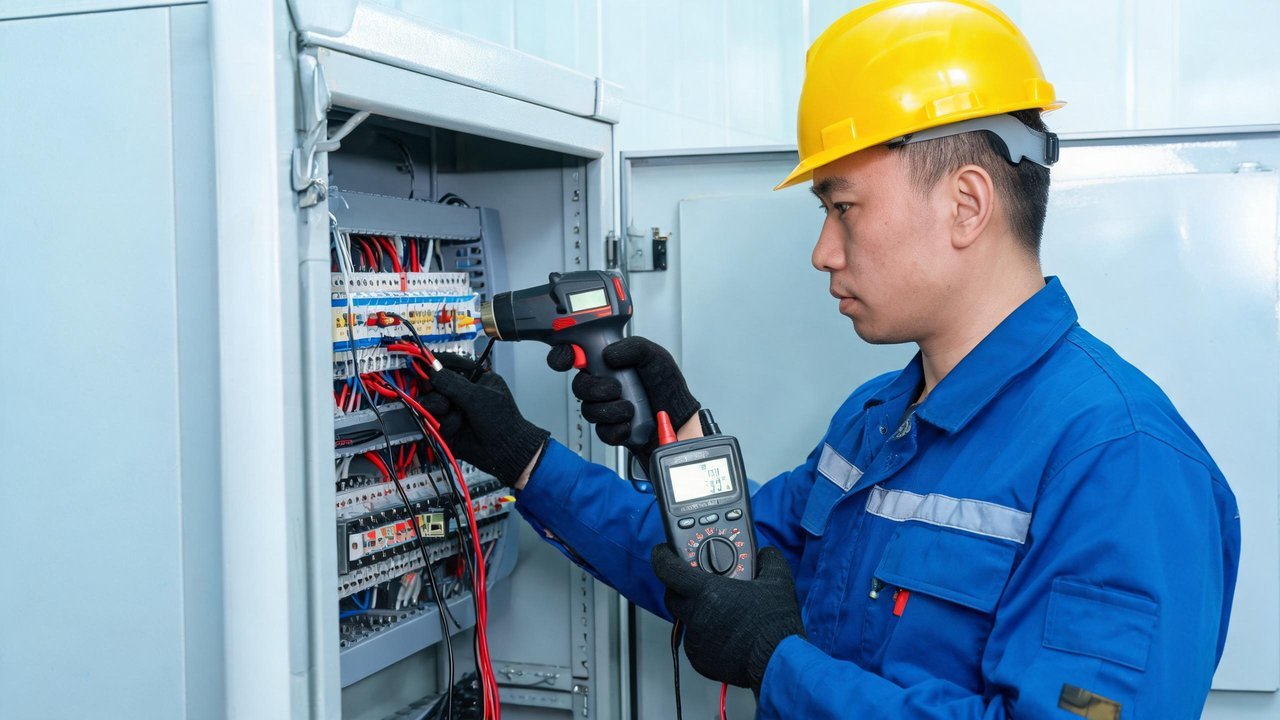

关于端子松动。 冷库柜内白天黑夜温差大，冷热循环 + 压缩机振动，会让螺丝在半年内松动0.5圈左右。虚接的位置会发热，发热又加速氧化，形成恶性循环。判断很简单：断电后用红外测温枪扫一遍所有端子排，与室温差值超过15K的就是可疑点。重新压接时按厂家力矩拧紧（一般0.5~1.2N·m，看线径），别凭手感。
关于输出点击穿。 这也是【大冷总管】在改造老旧冷库时反复强调的一点：直接驱动接触器线圈、电磁阀的PLC输出点，最怕线圈受潮漏电和反向电动势。继电器型输出机械寿命通常标称10万次、阻性负载下的电气寿命更低；晶体管型输出电流一般在0.5A以内，超一点就烧。工程上更稳的做法是：PLC输出只驱动中间继电器，再由中间继电器去带负载，把控制器和现场强电隔开。这一条改动，能让PLC本体的损坏率降一大截。
三、一个真实类型的案例：复位三次之后，模块烧了
某物流冷库，两台螺杆并联机组，晚上11点报"控制电源故障"。值班电工判断为"跳闸"，直接合闸，跳；再合，又跳；第三次合上去时柜内"啪"一声，24V电源模块烧穿，同时把一块8点晶体管输出模块一并带走。
事后复盘：跳闸的真实原因是冷风机化霜回路的接线盒进水，线路对地短路。第三次的合闸电流冲击叠加反向浪涌，击穿了模块内部光耦。
损失账：原本换一支化霜加热器+做防水，物料两百元、两小时工时。变成烧电源+烧模块+停机18小时，直接损失上千元，间接的货物风险远高于此。【大冷总管】把这类工单归为同一类："能送电"从来不是能力，"知道为什么不能送电"才是。
正确的处置顺序应该是：断总闸 → 拆下化霜回路输出线 → 空载上电确认PLC本体正常 → 测化霜回路对地绝缘与线间电阻 → 定位受潮点 → 处理后再逐级带载上电，每一级都观察10分钟。
四、断电应急维修清单（可逐条打勾）
第一步 保障货物（0~15分钟）
- [ ] 记录当前库温，判断是否威胁储物安全（生鲜0~4℃、冷冻-18~-25℃）
- [ ] 关闭库门，禁止人员进出开门散热
- [ ] 若断电预计超过1小时，启动应急降温预案或转移高价值货物
第二步 安全隔离（贯穿全程）
- [ ] 验电、挂牌、上锁，杜绝他人误合闸
- [ ] 潮湿环境作业使用绝缘工具，穿绝缘鞋
- [ ] 单人作业时必须有一人在柜外可见位置
第三步 定位（15~60分钟）
- [ ] 记录三灯状态与故障代码，拍照留档
- [ ] 测三相进线电压、L-N电压、24VDC带载电压
- [ ] 测各回路对地绝缘电阻（≥1MΩ为合格）
- [ ] 检查所有端子排温升与氧化痕迹
- [ ] 拆负载做空载上电试验
第四步 修复与验证（60分钟后）
- [ ] 更换器件坚持"同规格、同容量、同防护等级"
- [ ] 修复后先空载运行30分钟，再逐级投入负载
- [ ] 记录故障根因、处理措施、备件消耗，更新到设备台账
五、把断电事故率真正降下来：预防性维护四件事
按【大冷总管】跟踪过的百余个冷库电气工单统计，做过这四件事的项目，年度非计划断电次数平均能下降一半以上。排查做得再快，也不如不跳闸。以下动作成本低、收益高：
- 每季度紧固+清洁一次柜内端子。用干燥压缩空气（0.2~0.3MPa，带油水分离）吹灰，配合力矩复检。粉尘吸潮后本身就是漏电通道。
- 每半年测一次所有电加热与电机回路对地绝缘，把数据做成趋势表。绝缘值一年内下降两个数量级的回路，就是在你还没察觉时走向失效的回路。
- 柜内环境控制在40℃、85%RH以内。加装温控启动的轴流风机或柜内加热器，避免结露。柜体呼吸阀和密封圈两年更换一次。
- PLC程序与参数每季度备份一次，CPU电池一年一换。程序丢失造成的停机时间，往往比硬件故障长得多——因为硬件能买到，程序买不到。
另外强烈建议做两件一次性的事：加装浪涌保护器（SPD）与相序/缺相保护器，以及给PLC控制回路配一台在线式UPS，续航不少于30分钟。前者解决雷击和电网波动，后者解决"闪断即重启、重启即丢数据"的问题。
六、几个高频问题
Q：PLC电源灯亮但设备不动，是断电吗？ A：不是断电，是控制器没运行。查RUN灯、故障代码、急停回路是否断开、程序是否被切到手动/停止状态。
Q：跳闸后能合几次？ A：建议不超过一次。 首次合闸前必须确认原因。合闸成功也要在该时段加密巡检，因为跳闸是结果，不是原因。
Q：漏保老跳，能换成空气开关吗？ A：不能。漏保是人身保护器件，拆除属于安全红线。正确做法是找到漏电点并处理，或改回路设计。
Q：怎么判断PLC本体是不是真的坏了？ A：分离法。全部I/O负载拆除后单独给CPU供电，若仍无输出或有短路发热，再考虑更换；同时用备用模块交叉验证，避免误判。
冷库电控系统的故障，七成是环境造成的：湿、尘、温差、振动。所以维修的核心从来不是"换哪个件"，而是"为什么这个件在这个位置、这个季节失效"。把根因写成一条台账，比把电合上有价值得多。
