酒店冷库库板变形怎么办？五步应急止损，再加一套预防清单

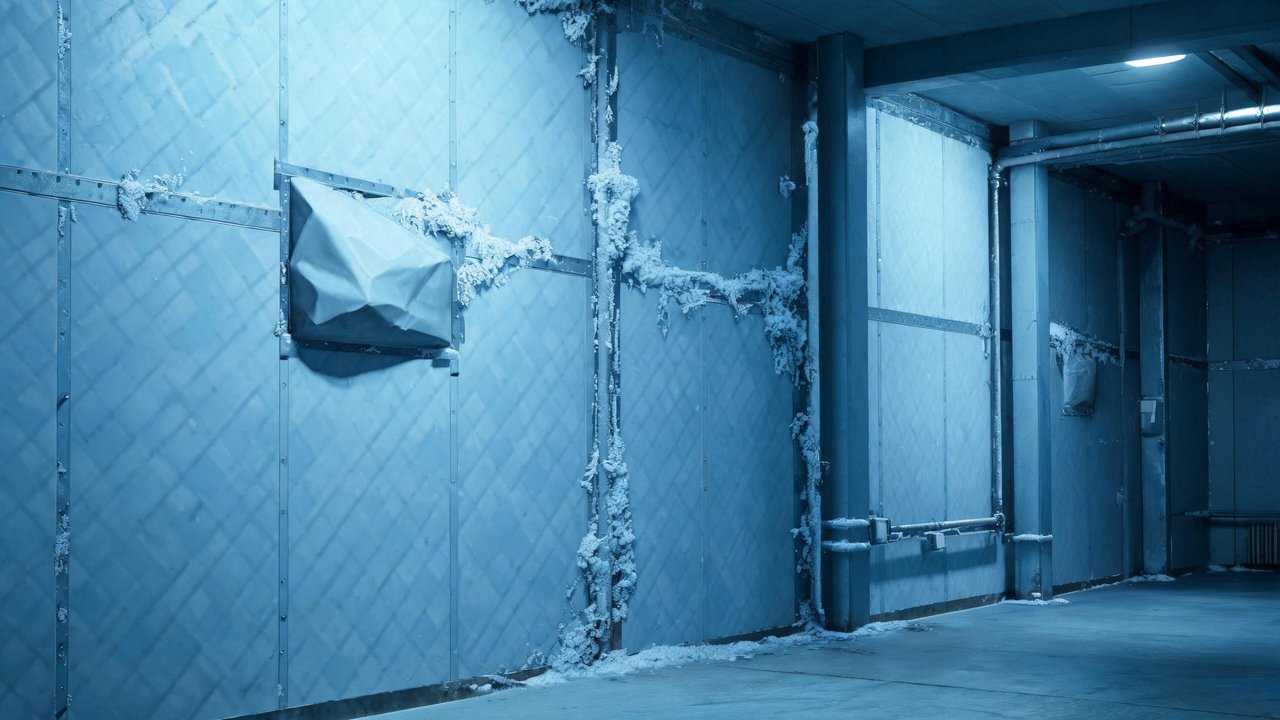

前阵子一家四星级酒店的后厨冷库出事了：-18℃冷冻间的墙面库板中间鼓起一个大包，门关不严，压缩机开始频繁启停。行政总厨第一反应是"冷库要塌了"，慌忙把货全腾出去。后来【大冷总管】去现场看完发现：变形属实，但没到塌的程度，真正的原因是底排地面化霜排水管冻堵，冰层把库板下沿一点点顶起来的。
库板变形是酒店冷库的高发病。后厨环境温度高、门开关频繁、化霜水量大，0.5~0.8mm 彩钢面聚氨酯夹芯板天天在"外面 30℃、里面 -18℃"的温差里干活，时间一长就容易出现鼓包、翘边、接缝错台。这篇文章把应急处理和预防措施一次讲透，酒店工程和维保同行都用得上。
一、酒店冷库的库板为什么会"弯腰"？四类主因
1. 温差应力与冷凝水渗透。 库板面板两侧常年存在 30~50℃ 温差，钢板热胀冷缩虽然每米只有零点几毫米，但聚氨酯芯材吸湿后线胀率明显上升，反复循环就在板面薄弱处形成波浪变形。厨房夏季相对湿度动辄 70% 以上，露点温度 24℃ 上下，门缝、板缝一旦密封失效，湿热空气渗进缝内结露，芯材含水率升高，保温性能跟着掉——导热系数从 0.022 W/(m·K) 往 0.03 以上爬，恶性循环。

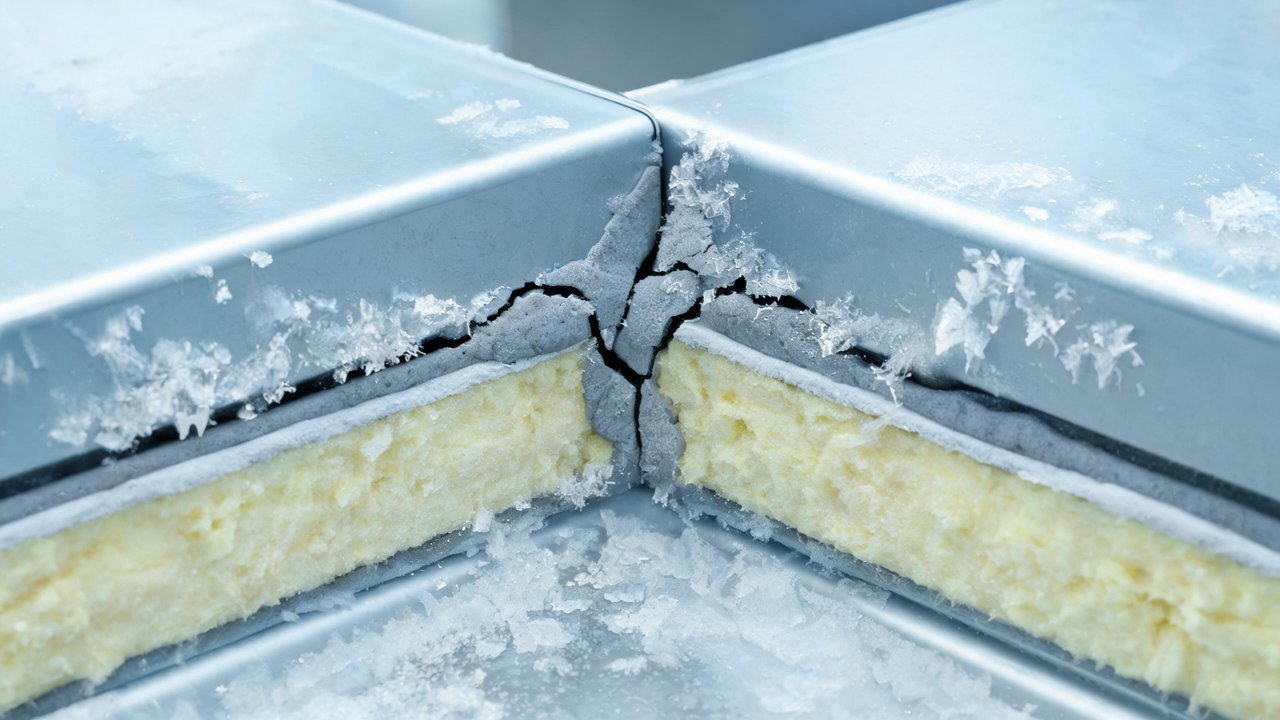

2. 冰顶与冻胀。 这是酒店冷库最常见也最被低估的原因。化霜水排不走，在板底、地梁位置积成冰。水结冰体积膨胀约 9%，冰层对板底的顶托力轻松超过保温板的承载极限，先是鼓包、错台，再发展就是板缝拉开。门框电加热丝烧了没发现，门框周边结冰把板边撬变形，也是同一套路。
3. 安装遗留问题。 库板吊装时点焊码件残留应力、拉铆和偏心钩锁紧力度不均、板缝发泡胶打得凹凸不平，交付时看不出问题，一年左右温差循环下来全部暴露。密封胶打在 5℃ 以下环境施工，粘接强度只有标称值的一半左右，这类"胎里病"最让后期维保头疼。
4. 使用与管理因素。 酒店后厨一天开关门几十上百次，撞击、推车剐蹭造成局部凹坑，凹坑周边应力集中再引发翘曲；货架立柱顶板、堆货超重侧推墙板，也会把板面慢慢"挤弯"。
二、先判断严重程度：变形分级参考表

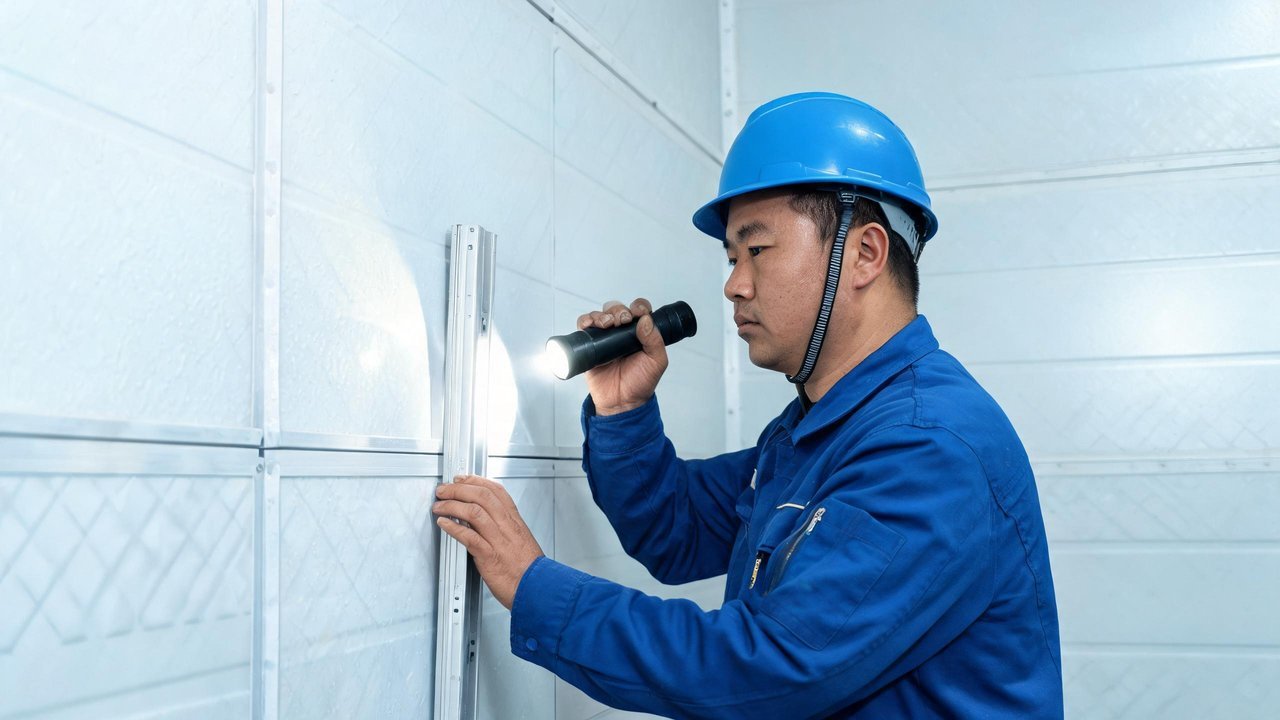

到场别急着动手，【大冷总管】的习惯是先测后修。用 2 米靠尺加塞尺，沿对角线和水平方向各测一遍：
| 等级 | 现象（实测值） | 处置方向 |
|---|---|---|
| 轻度 | 局部平整度偏差 ≤3mm/m，无明显鼓包 | 观察+排查诱因，纳入下月复检 |
| 中度 | 鼓包/翘边 3~10mm，门缝开始漏冷 | 查冰、查水、查密封，评估加固修复 |
| 重度 | 拱起 >10mm，板缝错台 >5mm 或拉开 | 泄载、支撑，准备换板 |
| 危险 | 拱起 >20mm，吊点松脱、板体晃动 | 立即停库转移货物，专业队伍处理 |
一句口诀：3 毫米观察、10 毫米动手、20 毫米换板。数字不是铁律，但给你一个不拍脑袋的标准。
三、应急处理五步走
第一步：控货泄载。 中度以上变形，先把靠变形区一侧的货架商品移开，减半负荷运行。货物顶压是变形恶化的加速器，酒店常见错误是"鼓包了还往死里塞货"。
第二步：断诱因。 重点查三样——板底和地面有没有冰（化霜排水管是否冻堵）、门框电加热和门封条是否失效、板缝密封胶是否开裂。不切断诱因，修好也反弹。
第三步：科学除冰。 确认是冰顶引起的，用 60~80℃ 热水壶缓慢融冰，或者停机自然回温，严禁明火烤、严禁尖锐工具凿。聚氨酯芯材遇明火即燃，彩钢涂层烧穿了这块板就报废。化霜管冻堵的，恢复排水并做伴热保温，这是治本。
第四步：修复与加固。 轻度错台可以重新锁紧偏心钩、补打聚氨酯发泡胶和耐候密封胶；鼓包未破、芯材未粉化的，可在背面加 Set 型角件和拉铆加固。记住【大冷总管】反复强调的顺序：先处理水，再处理气（密封），最后才处理形（板形），反了就是白干。
第五步：换板判断。 板面开裂、芯材捏上去发空发酥（发泡老化或进水冰冻粉化）、保温明显失效结大霜的，修复价值不高，直接换板。单块库板连工带料市场行价大约 1500~2500 元，拖着不换导致压缩机长期满负荷多烧的电费和货损，往往比板钱贵得多。
四、预防才是真功夫：酒店冷库月度自检清单
预防做到位，库板用十年不变形的案例在【大冷总管】经手的维保项目里并不稀奇。给酒店工程部一份可以直接贴墙上的月度清单：
- 板缝密封胶、偏心钩锁扣：目测无开裂、无松脱，发现问题当月补
- 化霜排水管：倒一盆水看排水是否顺畅，管口有无结冰回流
- 门封条与门框加热丝：关门夹张纸往外抽，阻力明显不均就是该换了
- 板底、地梁角落：手摸无冰碴、无积水，地面保温层无隆起
- 2 米靠尺抽测 3 处墙面：平整度偏差 >3mm/m 的登记跟踪
- 货架与墙体间距 ≥100mm，杜绝货物、立柱长期顶靠库板
- 每月记录压缩机启停频次与库温：同设定温度下启停明显变密，先查密封再查机组
季度维保建议请专业单位做一次全面检查：紧固、补胶、校准化霜周期、检查电加热带电流。
五、三个常见误区
- "鼓包了就烤一烤压回去。" 明火和热风枪是库板杀手，涂层破坏+芯材碳化，一块板直接判死刑。
- "换块新板就完事。" 诱因（冰、水、密封）不除，新板一年半载接着鼓，钱白花。
- "密封胶随便打。" 低温、带水面上打胶根本粘不住，要用耐候密封胶并保证基面干燥、5℃ 以上施工。
冷库这行，三分修七分养。酒店冷库变形问题看着吓人，其实按"测分级—断诱因—除冰水—修密封—判换板"这条线走，绝大多数都能在一天内控制住。想知道自家冷库板算什么等级、该修还是该换，可以找【大冷总管】聊聊，把实测照片和库温记录发过来，一般都能给你个不绕弯的判断。
