电气线路把库板"烧"变形了？常见原因、判断方法与维修思路

做冷库维保这些年，有一类故障特别容易被误判：库板表面无缘无故鼓包、翘边、板缝错台，业主第一反应是"发泡没发好"或者"板子质量不行"，但拆开来看，问题根源常常在电气线路上——穿线、开孔、伴热、灯具、接线盒，这些跟"保温"看似无关的东西，恰恰是库板变形最隐蔽的推手。大冷总管在交付前的电气交底环节，把这一块列为必查项，原因很简单：板子变形可以修，线路埋下的隐患会反复烧、反复修。

这篇就系统讲一遍：电气线路到底是怎么把好好的库板弄变形的，怎么用肉眼和万用表快速定位，以及修到什么程度算修到位。

一、先搞清楚：库板凭什么会被"电"变形

冷库库板是三层夹心结构——内外两层彩色涂层钢板（或不锈钢、压花铝），中间是硬质聚氨酯发泡层（导热系数 0.018～0.024 W/(m·K)，密度通常 38～42 kg/m³）。它能保持稳定，靠的是两个前提：

1. 钢板与泡沫必须满粘。一旦局部脱粘，钢板就失去背衬支撑，在内外压差和温度应力作用下鼓起来。
2. 芯材不能超温。硬质聚氨酯长期使用温度一般不超过 80℃，超过 120～150℃ 就开始分解、碳化、收缩，产生气体和空洞。

电气线路恰好能同时破坏这两个前提。线缆发热、伴热带干烧、接触电阻过大产生的局部高温、螺钉打穿板面形成的冷桥结露，本质都是在保温层上施加了不该有的热源或应力集中点。大冷总管现场实测过一起案例：一个冷冻库门框侧板鼓包，拆开内侧板发现伴热带紧贴板面运行，局部表面温度 96℃，那一块泡沫已经发黄收缩，脱粘面积直径接近 300 mm。

二、五类高频原因，对号入座

1. 电伴热功率过大或失控（占比最高）

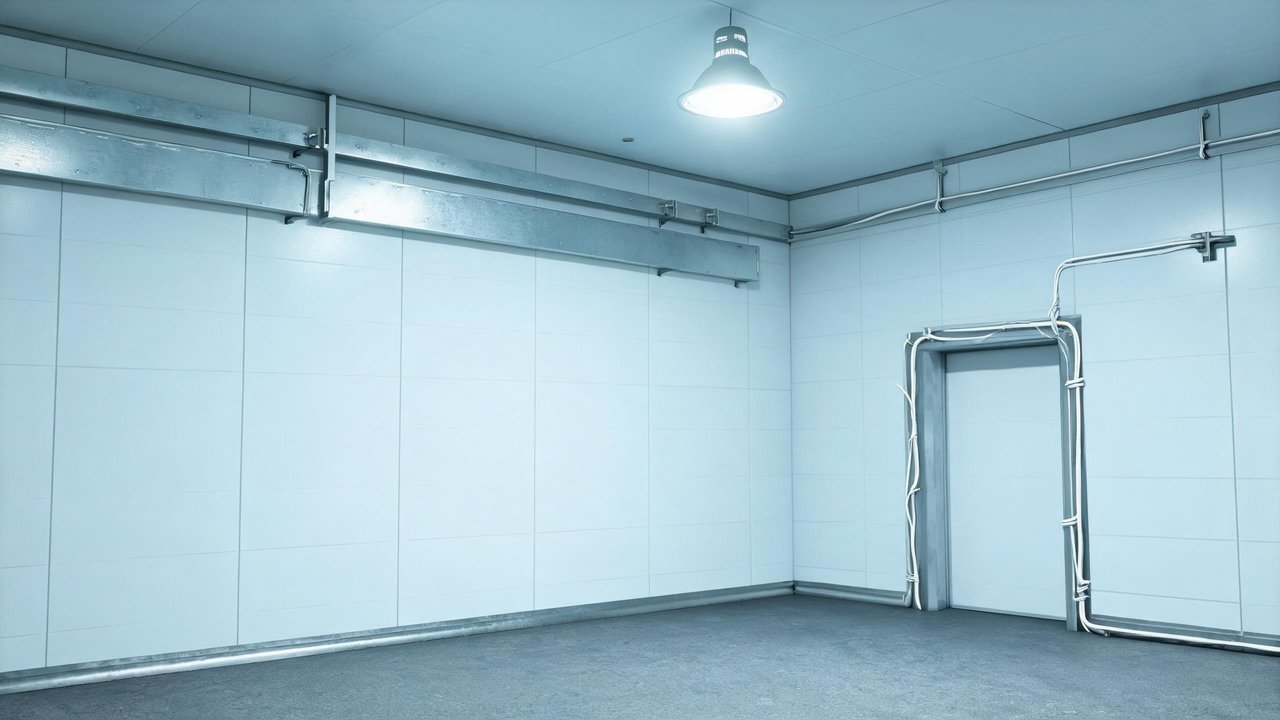

门框伴热、排水管伴热、冷凝水盘加热带，是库板变形的头号元凶。典型问题有三种：选型功率偏大、伴热带重叠敷设（自限温加热带叠铺两处会形成过热带）、控制触点粘连导致持续加热不停。有些施工队为了"保证不结冰"，把伴热带直接贴在库板内表面再用铝箔满封，热量全灌进泡沫层，这是标准的错误做法。

2. 线路穿板开孔未做结构补强

照明线、温度传感器线、化霜加热线要跨板走，现场习惯在板面上随意开孔、甚至用切割机切槽埋管。开孔破坏了钢板的连续性，槽缝处的钢板在温度循环下先起波浪，再带动整板错台。规范做法是走线优先沿板缝与角件内腔，必须穿板时用 PVC 套管加聚氨酯二次灌注封堵，孔边打密封胶。

3. 线卡自攻螺钉过长，打穿板面形成冷桥

固定线槽、吊挂桥架时用的自攻螺钉，长度选得不合适，穿过外板进入库内侧，等于在保温层上打了一根"导热钉子"。金属螺钉导热系数远高于泡沫，内表面温度低于露点就结露、结冰，长期下来螺钉周围锈蚀膨胀、涂层起皮，板面出现一圈圈锈黄色鼓点。冷库内任何穿透保温层的金属件，都必须做断桥处理（尼龙隔离垫或保温套管）。

4. 接触电阻过大与局部电弧

接线盒压接不紧、铜铝直接搭接未过渡、断路器端子未复紧，都会让接头在满载时发热到 100℃ 以上。这类热在库内不易察觉，靠墙敷设的电缆桥架贴着库板长期烘烤，同样会造成泡沫碳化脱粘。伴随现象往往是跳闸频繁、有焦糊味、端子排变色。

5. 灯具与反射罩近距离辐射

三防灯、防爆灯安装位置离板面太近（<150 mm），或货物堆码顶到灯具，灯体外壳持续 70～90℃ 辐射到彩钢板，钢板升温再把热量传进泡沫。这类变形特征是鼓包位置与灯具位置严格对应，很好判断。

三、参数对照：多少温度算越界

下面这张表是维保现场判断"热源是否超标"的常用依据，大冷总管把它做成了随工卡片，建议直接抄进自己的验收表：

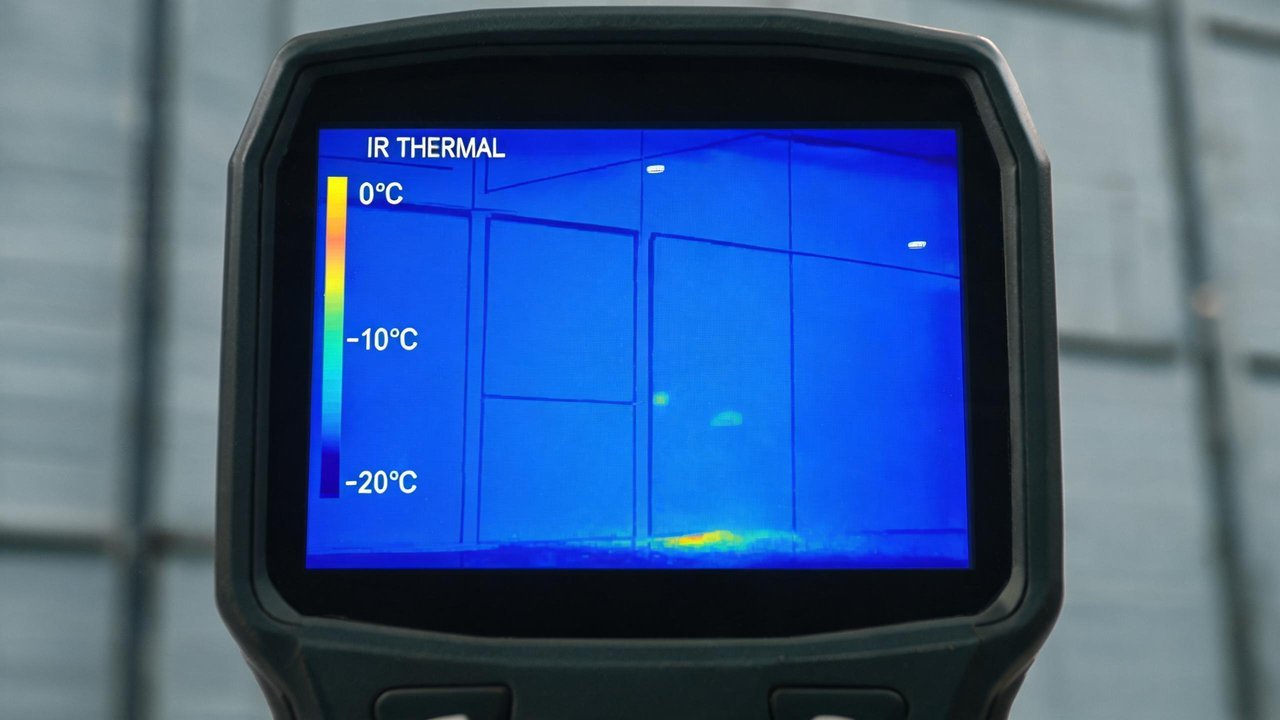

判断顺序建议：先看红外测温图上的高温点对应板面变形位置 → 断电后测线路绝缘电阻（低压线路应 ≥0.5 MΩ，冷冻库潮湿环境低于 0.5 MΩ 就要查）→ 用电流钳比对每回路实测电流与铭牌值，偏差 >15% 说明有过载或局部短路 → 最后拆板确认脱粘范围。

四、维修：分三级处理，别一刀切换板

L1 轻度（鼓包直径 <100 mm，无碳化） 消除热源是第一要务，先改线路再修板。剥离鼓包处内板，清理松散泡沫，钻孔分次补注聚氨酯（每次不超过容积 60%，等发泡膨胀后再补），整平后回贴彩钢板并用结构胶+铆钉封边，板缝打低温硅酮密封胶。修完 24 小时内保持该库温度稳定，不要频繁开门。

L2 中度（脱粘 100～300 mm，泡沫发黄收缩） 伴热带、线槽全部改道移出板面区域；该段库板整体拆换，新板与旧板之间用角件+拉铆连接，缝内塞保温条再注发泡。拆板时同步检查钢钉、线卡残留金属穿透件，全部拔除并封堵。

L3 重度（碳化焦黑、板缝错台、库体气密性失效） 必须换板，并对整条回路重做：更换老化电缆（截面按载流量+20% 余量选）、加装 30 mA 剩余电流动作保护、伴热回路串温控器与化霜终止温度双重限制、桥架与库板之间垫 20 mm 岩棉隔热板。大冷总管提醒一句：L3 修完一定要做库体保压与照明检漏，很多变形伴随的是密封失效引起的能耗上涨，只修板不查气密，电费还是降不下来。

五、维保排查清单（照着走一遍）

• [ ] 所有伴热回路测温：表面温度是否超 60℃，有无叠铺段
• [ ] 伴热温控器、化霜终止温控动作是否正常（手动模拟断开的同时观察接触器是否粘连）
• [ ] 库内新增线卡、吊件、膨胀螺栓是否穿透保温层，有无做断桥

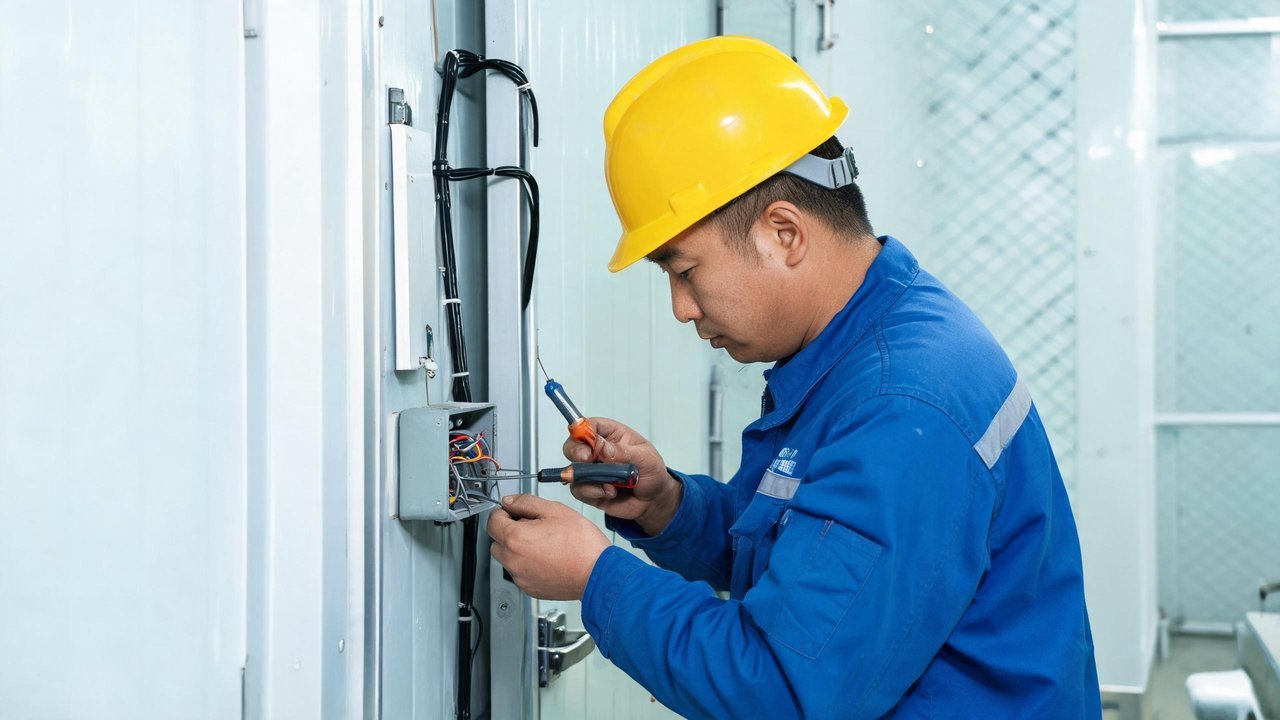

• [ ] 接线盒、端子排目视变色，红外扫一遍温升，逐点复紧
• [ ] 电缆桥架与库板净空 ≥100 mm，接触面加隔热垫
• [ ] 灯具位置、货物堆码高度是否遮挡辐射
• [ ] 板面鼓包、错口、锈黄圈点全部标记，与上方线路位置比对
• [ ] 库内湿度与露水痕迹检查，重点看穿线孔周边
• [ ] 电压与电流三相不平衡度记录（电压偏差超 ±7% 会加剧发热）
• [ ] 整改后 7 天、30 天各复测一次，建立单库热成像档案

写在最后

库板变形不是"板子的病"，八成是"线路的病"。真要治本，得在源头把电气与保温两个专业拉通交底，而不是等鼓包起来了再补发泡。大冷总管在做冷库维保服务时一直强调一句话：让每一根线离开板面，让每一个穿透点都有断桥，让每一路伴热都有温控。把这三件事做到位，库板变形类的报修单至少能砍掉七成。

有具体现场拿不准的，可以把变形位置、伴热配置和红外测温图发给我们，聊得越细，判断越快。
