冷库冷却塔库板变形怎么处理？维修师傅教你排查

夏天一到，冷库机房的冷却塔就开始满负荷连轴转：回水温度偏高、风机噪声变大，等停机检查时，有的填料已经塌了一片，玻璃钢外壳板鼓起大包，底座库板甚至被冻胀顶变形。不少管理员第一反应是"换塔"，其实多数变形问题先要搞清楚：变的是哪块板、为什么变、变到了什么程度。【大冷总管】的维修师傅跑过上百个冷库现场，这篇把判断标准、排查六步法和四类典型原因的处理办法一次讲清楚，照着走就能省下大几万。

一、先分清：变的是哪块"板"

冷却塔上能被叫作"库板/板件"的部位有三类，变形原因完全不同，别混为一谈：

• 玻璃钢（FRP）围护外壳板：塔体外立板、顶板。常见病是日晒紫外线老化后翘边、分层、局部鼓包。
• PVC/PP 填料（波纹板）：换热核心。最常见的是高温软化塌缩、结垢后自重压塌，一塌就整片"挂面"一样垂下来。
• 底座水盘板/钢库板：镀锌板或混凝土基面上的金属板。冬季防冻不到位时，存水结冰膨胀，把板顶鼓、把接缝拉开。

另外，紧挨冷却塔布置的冷库聚氨酯库板也会被影响——冷却塔飘水长期打湿库板，夹芯吸湿后鼓包、脱胶，这种情况在小型装配式冷库上非常多见。【大冷总管】提醒：排查时把这四处都看一遍，别只盯着填料。

二、上数据：变形判断参考表

什么程度能修、什么程度必须换，拿表对比，不凭感觉：

数据来自现场实测的通行经验值，具体以塔体厂家说明书为准。拿不准的，可以对照【大冷总管】的巡检记录表逐项量一遍再决定。

三、维修师傅的排查六步法

1. 停机断电挂牌：风机、水泵动力电全部断开，填料区属有限空间思维作业，先通风。
2. 目测粗查：从上往下看外壳板平整度，用手电照填料区，看垂片、断片位置。
3. 测水温：用点温仪或挂靠温度计测进/出水温差，正常工况温差 3-5℃；出水（热水）常年超 40℃，PVC 填料变形就是时间问题。
4. 查布水：开泵观察布水器旋转是否灵活、喷头有无堵塞。布水不均是填料局部干烧+局部超载结垢的头号元凶。
5. 探松实：手推填料块、敲击水盘板，听空洞声，记录松动、脱焊点位。
6. 查钢构：螺栓抽检力矩（一般 M10 连接螺栓拧到 40-50N·m 手感力），看立柱、梁有无锈蚀减薄，变形板件往往伴随骨架歪斜。

六步走完，变形的"因"基本能锁定。【大冷总管】的建议是：每次排查拍照留档，建立台账，第二年对比变形量，趋势比单次数据更说明问题。

四、四类最常见原因与处理

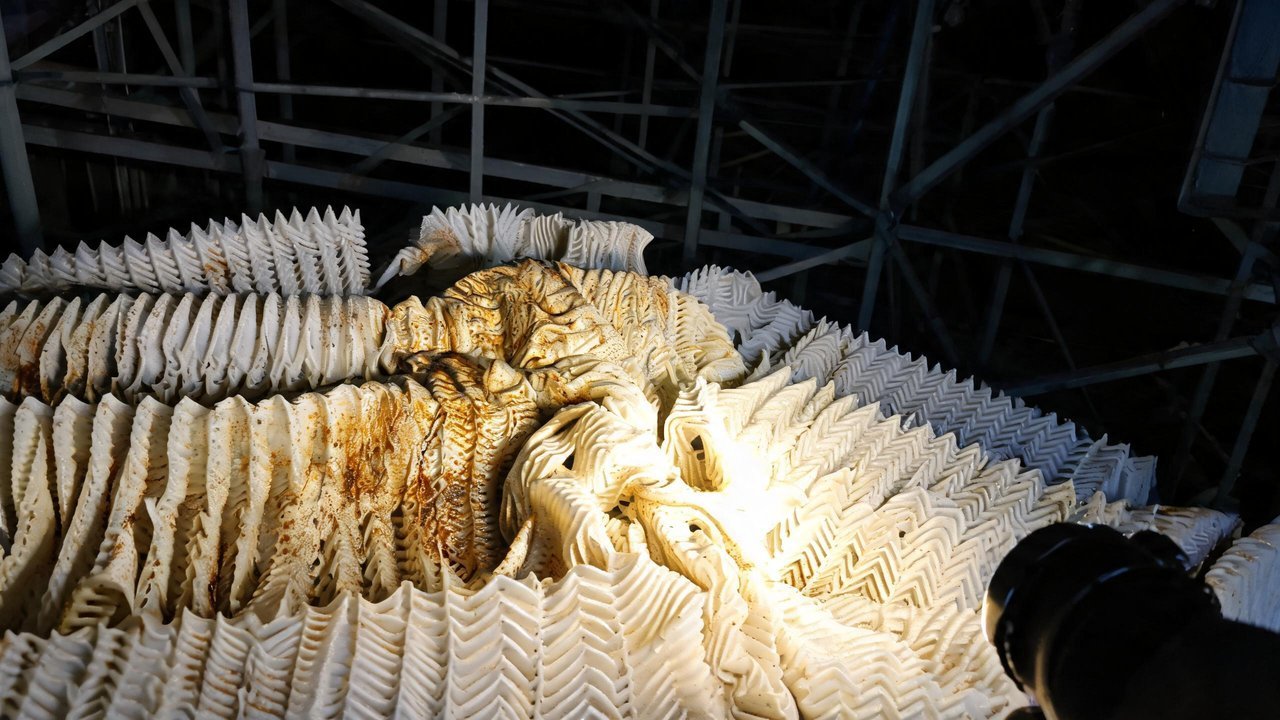

① 高温回水把填料"煮"软了。 夏季制冷机组冷凝热排放大、冷却水系统积气或水泵流量不足，回水超 45℃，PVC 填料直接软化塌缩。处理：先解决机组侧（排气、清洗冷凝器、校核水泵扬程），把回水控制在 40℃ 以下，再换塌缩片区填料，同批全换，不要新旧混拼。

② 布水不均导致局部塌陷。 喷头堵了一半，水全从几个点往下冲，对应区域填料结垢、超载、逐层塌陷。处理：拆洗布水器，统一更换堵塞喷头，做布水平衡试验——塔周四角各放一个量杯，10 分钟集水量极差应控制在 15% 以内。

③ 冬季冻胀顶鼓水盘板。 停塔后水盘没放净，一夜霜冻冰层膨胀顶鼓板面、拉开接缝。处理：排空阀常开管理、伴热带通电巡查；已变形的拆下校正、重新做防水密封。北方冷库每年 11 月前必须完成防冻检查，这是【大冷总管】巡检清单里的强制项。

④ 清洗不当+腐蚀。 高压机枪贴着填料冲、强酸除垢不控浓度，板件被"洗"变形。处理：清洗用中性或缓蚀酸洗药剂，浓度按说明配比，冲洗压力对填料不超过 0.2MPa，外壳板禁止 30mm 以内直接喷射。

五、日常维护清单（收藏版）

• 每周：查进出水温差并记录，超 40℃ 立即查机组侧
• 每周：目测布水器旋转、飘水情况
• 每月：清理集水盘杂物、检查浮球阀
• 每月：抽检填料垂片、外壳板螺栓
• 每季：清洗喷头、检查钢构锈蚀
• 每半年：检查减速机/风机电流、紧固塔体连接件
• 每年入冬前：排空备用侧管路、试伴热
• 每年：对照台账评估变形趋势，编制更换计划

照着这张表走，塔板变形基本都能"发现在鼓包之前"。变形不是大事，发现晚了才是大事——塌一片填料事小，冷凝压力抬上去、冷库电耗涨 15%-20%、机组高压报警停机，才是真正亏钱的地方。

如果你现场对照完还是拿不准，【大冷总管】可以安排专业工程师远程看图或上门评估，从检测到换件给出完整方案。冷却塔多用五年，电费少交一半，功夫全在日常这八点清单里。
