冷库PLC控制器常见故障原因分析及维修技巧
冷库的制冷机组、化霜循环、风机水泵，几乎全部由 PLC 控制器统一调度。PLC 一旦"罢工"，轻则库温波动、货物受损，重则机组长时间误停机或误启动，压缩机液击风险陡增。实际维保现场里，PLC 相关故障大约占冷库电气故障的三成以上，而其中真正需要更换模块的比例并不高——大部分问题出在电源、接线、传感器信号和外部环境上。【大冷总管】在大量冷库维保案例中总结过一条经验：先分清"PLC 坏了"还是"PLC 看到的信号坏了"，维修效率能提升一倍以上。
一、先搞清楚：冷库 PLC 控制系统的典型构成
一套常见的冷库 PLC 控制柜通常包括：
- CPU 模块：执行逻辑程序，如西门子 S7-200 SMART / S7-1200、三菱 FX 系列、国产合信、信捷等；
- 电源模块：AC 220V 转 DC 24V，给 CPU、继电器、传感器供电；
- DI 数字量输入：接收压力开关、液位开关、化霜终温开关、风机反馈等信号；
- DO 数字量输出：驱动压缩机接触器、四通阀、化霜电磁阀、风机接触器；
- AI 模拟量输入：PT100/PT1000 温度探头、4-20mA 压力变送器信号；
- 通信接口：RS485(Modbus RTU) 接变频机组、电表、温湿度记录仪，部分项目走 Profinet/以太网。
维修思路核心就一句话：看指示灯 → 量电压 → 分段隔离 → 替换验证。【大冷总管】提醒，动手前务必拍照记录端子接线顺序，并断电验电，冷库控制柜内 220V 与 24V 混布，安全第一。
二、六类常见故障原因分析
1. 电源类故障（占比最高）
现象：CPU 停机灯亮、触摸屏黑屏、整个 DO 无输出。
- AC 220V 缺相或电压偏低：冷库现场常与大功率设备共用回路，跳闸后电压可能只有 160-180V，开关电源进入保护； -开关电源损坏：DC 24V 输出正常但带载后跌到 18V 以下，继电器群一动作就重启，表现为"频繁死机"；
- 24V 回路短路：库内线缆长期低温脆化，破皮搭铁是最常见诱因。

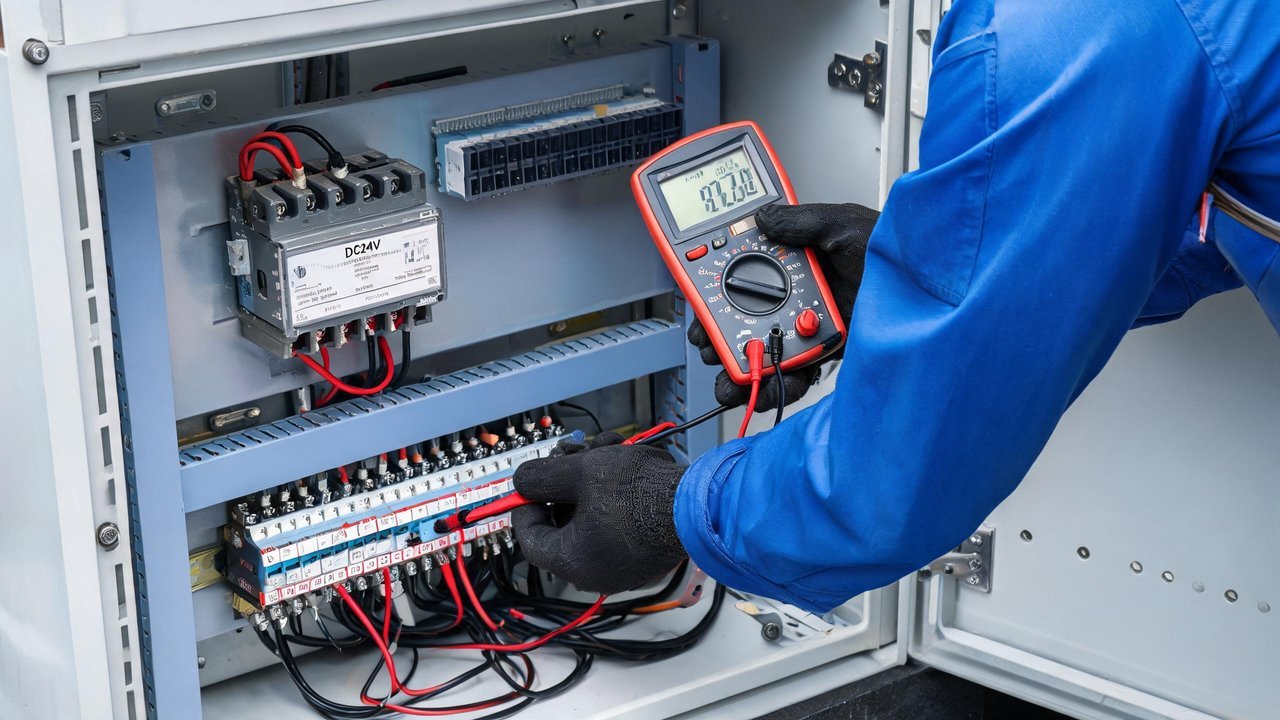

判断技巧：用万用表量开关电源输出端，空载正常再逐级送电，哪一路合闸电压塌陷就是哪一路的问题。
2. 数字量输入(DI)信号故障
现象：面板显示"高压报警"但实际压力正常；或化霜条件满足却不化霜。
- 压力开关触点氧化、冻结卡死；
- 端子松动、线头铜丝断裂（低温环境热胀冷缩加剧）；
- 接近开关/限位开关供电极性接错，输入点 LED 常亮或常灭。
对应 CPU 面板上的输入点 LED 是诊断捷径：LED 状态与现场实际不符，查外部；LED 正常而程序内不变化，查组态与地址。
3. 模拟量(AI)温度信号故障
冷库 PLC 故障里非常典型的一类：
- PT100 探头断路：读数显示超量程上限（如 3276.7℃ 或固定最大值），库温显示"爆表"；
- 探头短路或受潮：读数漂移、忽高忽低，化霜终温判断失效导致化霜不彻底或过度化霜；
- 接线电阻过大：两线制 PT100 拉长到 50 米以上，每米线阻带来的误差可达 0.3-0.5℃ 等效，远端库位测温明显偏高；
- 4-20mA 变送器供电不足：信号尖底，趋势图呈毛刺状。
经验值：PT100 在 -30℃ 时阻值约 88.2Ω，0℃ 为 100Ω，25℃ 为 124.5Ω。【大冷总管】建议维保时直接记下这几个标定点，现场用万用表电阻挡两三分钟就能判断探头好坏。
4. 数字量输出(DO)执行回路故障
现象：程序里输出点已置位、面板 LED 亮，但压缩机不启动。
- 中间继电器线圈烧毁或触点粘连；
- DO 点内部光耦/晶体管击穿（感性负载未加续流保护是主因）；
- 接触器线圈 A2 端断路、机械卡阻；
- 热保护器(过载继电器)动作后未复位。
隔离方法：把 DO 端子外部接线拆掉，短接测试，区分"PLC 输出点坏"还是"外部回路坏"。晶体管输出型 PLC 带 220V 交流负载必须经中间继电器，直接接管site上偶有发生，属安装遗留缺陷。
5. 通信与外部联动故障
- RS485 屏蔽层未单端接地，冷库变频机组启动时干扰导致"通讯超时"报警 intermittent 出现；
- 终端电阻缺失，总线两端未加 120Ω，报文误码；
- 地址冲突：新增电表/记录仪后从站地址重复；
- 触摸屏与 PLC 程序版本不一致，参数写了不生效。
这类故障特点是"时好时坏"，最怕盲目换件。先用监控软件看报文成功率，再查接地与接线。
6. 程序、参数与环境类故障
- 参数被误改：化霜间隔从 8 小时被调成 8 分钟，库温反复波动，看似机组故障实为参数事故；
- 电池没电：断电后保持型数据丢失、时钟错乱，定时化霜全部失效；
- 控制柜凝露：柜内温差导致主板结露短路，尤其是梅雨季柜门频繁开启的项目；
- 环境温度过低：部分 PLC 规格下限 0℃，装在- 邻通道库房的柜体冬季超低温工作，电容类元件启动困难。
对策：控制柜加装 40-60W 防凝露加热器与温湿度计，柜体防护等级不低于 IP54，这是【大冷总管】在冷库电气维保规范里反复强调的一条底线。
三、现场快速诊断流程（维保人员清单）
按顺序执行，多数故障 30 分钟内可定位：
- 看：CPU RUN/ERR 灯、DI/DO 点 LED、触摸屏报警记录（近 20 条）；
- 查：故障发生时间点与报警字段的对应关系，先确定是"停机保护类"还是"误报警类"；
- 量：AC 输入电压 → 开关电源 DC 24V → 各传感器供电 → 探头电阻/电流；
- 比：与程序监控在线值对比，区分现场信号、输入模块、程序处理三层；
- 换：同型号模块/探头替换验证，一次只换一个变量；
- 记：故障原因、处理措施、参数恢复值写入维保档案，避免重复踩坑。
四、冷库 PLC 维保周期与关键参数表
| 项目 | 周期 | 关键参数/标准 |
|---|---|---|
| 控制柜除尘、紧固端子 | 每季度 | 无过热变色，力矩适中 |
| DC 24V 电源带载测试 | 每季度 | 满载压降 ≤10%（≥21.6V） |
| PT100 探头校准比对 | 每半年 | 冰水 0℃ 误差 ≤±0.5℃ |
| 报警联动试验（高低压/超温） | 每半年 | 保护动作 100% 有效 |
| RS485/通信屏蔽检查 | 每半年 | 单端接地、120Ω 终端电阻在位 |
| CPU 电池/掉电保持数据 | 每年 | 电压 ≥2.8V，参数备份更新 |
| 程序与参数备份 | 每年 | 离线存档，含注释版本 |
五、两条维修技巧与一条忠告
技巧一：善用强制与监控。 在线监控时把 DI 强制、观察 DO 响应，能快速区分硬件与逻辑问题；但试验完成后必须逐一取消强制，冷库现场因"忘取消强制"导致化霜或保护失效的事故并不少见。【大冷总管】建议强制操作两人复核并写入交接记录。
技巧二：备件分级管理。 常用备件按故障率配置：DC 24V 开关电源、中间继电器、PT100 探头各备 2-3 只，CPU 与 AI 模块按项目各备 1 块。出现停机时先换电源与继电器这类"高频杀手"，恢复运行再排查损坏件，比全面开拆快得多。
忠告： 不要给"报错"随便加屏蔽。高压报警、超温报警先查真实工况再谈复位，屏蔽保护跑一台带病的机组，省的是时间，赌的是压缩机。制冷维保这件事上，规矩比手艺重要——遇到疑难的 PLC 组态、程序下载与备件匹配问题，可以在【大冷总管】获取同行案例与技术支持，成熟的维保圈子能让故障处理少走很多弯路。
结语
冷库 PLC 故障，七成在外部信号与电源环境，三成才轮到模块本体。把"看、量、比、换"四步走成肌肉记忆，再配上规范的维保周期表，绝大多数报警都能在库温失控之前处理完毕。PLC 不会无缘无故坏，它只是把冷库电气系统里最薄弱的环节先喊了出来——听得懂它的报警，才算真正会修冷库。
