冷库跳闸故障排查指南：从现象到根因
冷库半夜跳闸，是维保人接得最多的急活之一。压缩机一停，库温几小时内就会冲高，货损往往比维修费贵得多。但跳闸本身不是"故障"，它是保护动作——是电气系统在用断电方式告诉你： somewhere 有问题。【大冷总管】社区里讨论过的跳闸案例，绝大多数可以归到六类根因。这篇文章按"先看现象、再分层定位、最后对症处理"的顺序，把排查路径讲透，也是【大冷总管】维保培训里反复强调的标准动作。
一、先分清跳闸的四种现象
不要一上门就拿摇表测绝缘，先把现象问清楚、看清楚，根因方向已经缩小一半。
- 送电即跳：合闸瞬间就跳，压缩机根本没启动。大概率是短路、严重漏电或断路器本身损坏，先查主回路对地绝缘和接线端子。
- 运行中定时跳：开机几十分钟到几小时后跳闸，多为过载——运行电流超过保护整定值，重点查冷凝压力、电压和机械负荷。
- 特定天气跳：阴雨天、化霜后跳闸，几乎都指向漏电，潮湿让已经受损的绝缘彻底失效。
- 偶发随机跳：无规律、偶尔一次能重合闸，重点怀疑断路器老化误动、接线松动发热或脱扣机构疲劳。
二、六类根因与判定数据
1. 过载跳闸（占比最高）

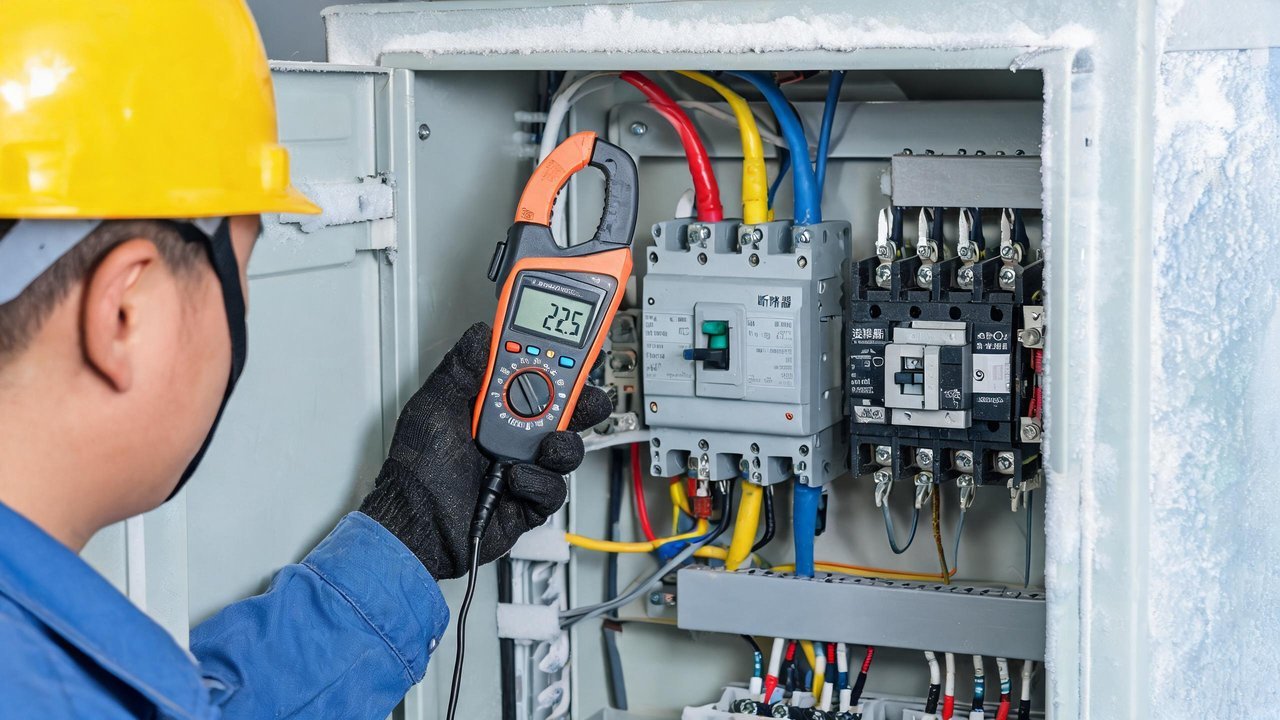

压缩机运行电流超过断路器或热继电器的整定值，双金属片受热脱扣。排查时用钳形电流表逐相测运行电流，与铭牌额定电流对比：
- 运行电流超过铭牌值 10% 以上，就要找电流为什么高；
- 三相电流不平衡度超过 10%，重点查绕组和供电电压。
电流偏高的常见源头：冷凝压力过高（冷凝器脏堵、风机故障、散热间距不足）、制冷剂充注过量、库温设定过低导致压比增大、电压偏低。一条实用经验：电压每低 5%，同负载下电流约高 5%-8%。按 GB/T 12325 要求，10kV 及以下三相供电电压允许偏差为 ±7%，冷库机组长期在 390V 以下或 410V 以上运行都要记录整改。
2. 短路跳闸
电磁脱扣瞬时动作，合不上闸，往往伴随端子烧黑、异味。多发生在接触器进水、电缆被货叉割伤、接线柱间积尘爬电的场合。发现短路点后必须整段处理，不要缠胶布凑合——【大冷总管】的老用户都吃过这种"临时活"的回头账。
3. 漏电跳闸（潮湿环境第一杀手）
冷库库房湿度大、化霜水频繁冻融，电缆护套老化开裂或接线盒密封失效后，火线经壳体对地泄流，漏电断路器动作。判定方法：
- 用 500V 兆欧表测压缩机绕组对地绝缘电阻，低于 0.5MΩ 即不合格（GB 50150 对低压电动机的交接试验要求），结合电机实际工况，潮湿机组应争取保持在 1MΩ 以上；
- 分段断电法：先断照明、断风机电源逐级重合闸，锁定漏电子回路；
- 化霜结束后跳闸，重点查电热化霜接线端和传感器穿线处。
4. 断路器选型不当或老化误动
跳闸了但电流并不大，先看断路器规格。冷库压缩机回路应选 D 型脱扣曲线（电动机型），瞬时脱扣电流为额定电流 10-20 倍，能躲开启动冲击；若误用了照明用的 B 型或 C 型，直接启动时 5-7 倍额定电流的冲击就会"拒合即跳"。额定电流选取上，小型机组断路器可按压缩机铭牌额定电流的 1.5-2.5 倍配置，星三角或软启动取低值，直接启动取高值。断路器使用 8-10 年以上，脱扣特性漂移、误动率明显上升，建议纳入定期更换。
5. 高低压保护联动跳闸
压力控制器、油压差保护动作导致停机，用户误报为"跳闸"。区别在于：这种是控制回路断电，主断路器通常未跳。查冷凝压力（R404A 高温工况冷凝压力超 2.0MPa 应报警）、吸气压力过低、油位等，而不是查电气。
6. 供电与线路质量问题
三相电压不平衡度超过 4% 会推高电机绕组温升；电缆截面不足导致末端压降大、线身发热；铝芯线与铜端子电化学腐蚀造成接触电阻增大。接线端子发热是隐形杀手：红外测温发现端子比环境高 30℃ 以上就该紧固或更换。大冷总管建议在维保合同里把红外测温列为标配项目，一次投入能避免大半偶发跳闸。
三、数据速查表
| 跳闸现象 | 首要怀疑 | 关键判定手段 | 参考阈值 |
|---|---|---|---|
| 送电即跳 | 短路/严重漏电 | 外观+兆欧表 | 绝缘 <0.5MΩ 不合格 |
| 运行中定时跳 | 过载 | 钳形表测电流 | 超铭牌电流 10% 即异常 |
| 启动瞬间跳 | 断路器选型错 | 看脱扣曲线标识 | 电机回路须用 D 型 |
| 雨天/化霜后跳 | 漏电 | 分段断电法 | 潮湿机争取 >1MΩ |
| 无规律偶发跳 | 老化/松动 | 红外测温+替换法 | 端子温升高 30℃ 警戒 |
| 主闸未跳但停机 | 压力保护联动 | 查高低压控制器 | 按整定值复位 |
四、上门排查十步清单
- 问清跳闸时间、频次、当时库温和天气；
- 看断路器外观：烧痕、鼓包、复位手感；
- 核对脱扣曲线与额定电流是否匹配压缩机；
- 断负荷，逐级送电锁定跳闸回路；
- 钳形表测三相运行电流并记入维保卡；
- 测供电电压及三相不平衡度；
- 500V 兆欧表测绕组对地绝缘；
- 红外测温查端子、接触器触点；
- 查冷凝压力、化霜记录排除保护联动；
- 处理后带载观察 2 个运行周期再验收。
五、两个真实方向的案例
案例 A：某 30 吨低温库，15kW 双级压缩机组运行约 90 分钟后热继电器动作。上门测运行电流 34A（铭牌 29A），排气压力偏高，检查发现冷凝器翅片被柳絮堵实、风机转速正常但风量骤减。清洗冷凝器后电流回落到 27A，连续运行一周未再跳闸。——典型"过载跳"，根因在散热不在电气。
案例 B：一体式冷藏柜夏季雨天频繁跳漏电保护器，晴天正常。摇表测压缩机绕组对地绝缘仅 0.3MΩ，拆开接线盒发现密封胶圈老化、化霜水顺线缆渗入。更换电缆与接线盒密封后绝缘恢复到 2MΩ 以上。——"特定天气跳"，按漏电路径找，不猜。
六、写在最后
跳闸排查的核心逻辑是先分现象、再断回路、后测参数，每一步都要有数据支撑，而不是靠换件试错。把运行电流、绝缘电阻、端子温度三项数据写进每次维保记录，多数跳闸在变成故障之前就能被预判。与其半夜救火，不如白天把数据补齐。【大冷总管】上很多老维保师傅分享的实测数据卡，就是这个思路：用趋势数据代替事后抢修。日常维保建议每季度做一次带载电流+红外测温的组合检查，雨季前加测一轮绝缘电阻，把跳闸概率压到最低。冷库不跳闸，货就安稳——这是电气维保最朴素的 KPI。
