冷库温控系统导致库板变形的常见原因及维修方法

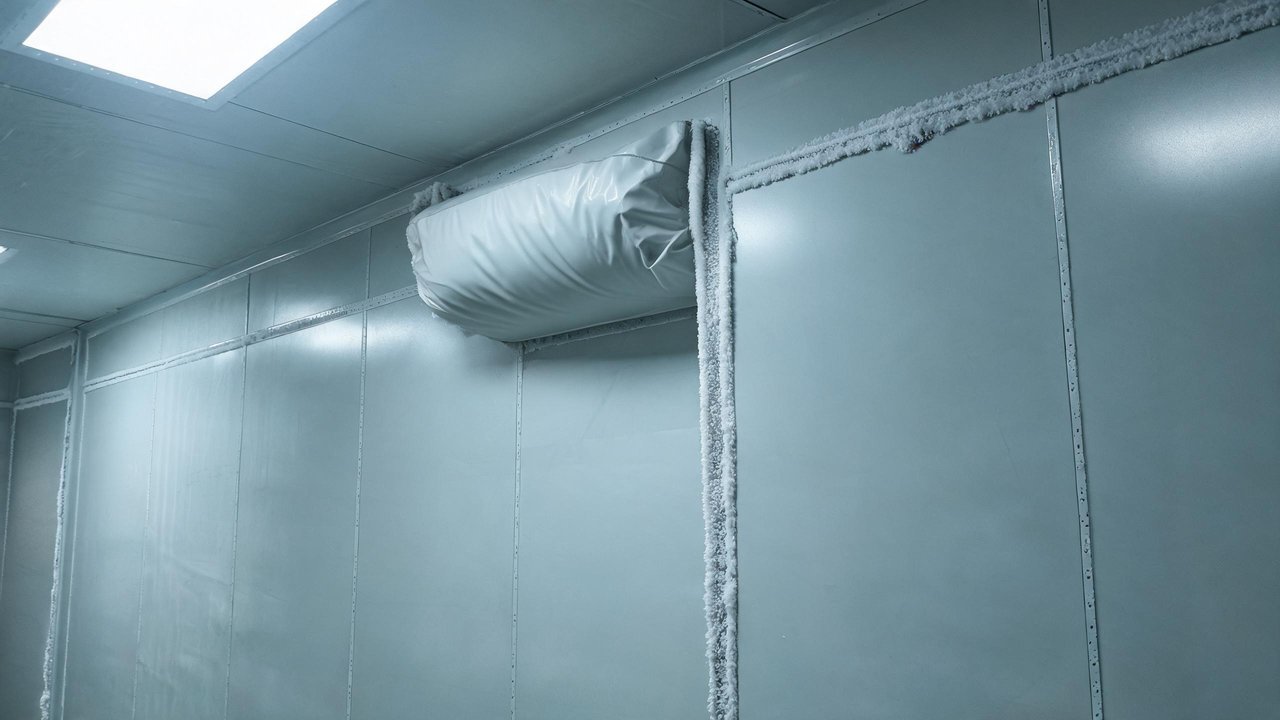

冷库用了三五年，最怕见到这种场景：库板接缝张开、板面鼓起一道弧，门都关不严，冷气往外跑。很多人第一反应是"板子质量不行"，但真正跑现场排查下来，十有八九问题出在温控系统上——是控制逻辑和化霜参数的长期错误，把好好的库板"憋"变形的。【大冷总管】在维保实践中统计过，因温控不当引发的库板变形，占库体类报修工单的三成以上。这篇就把成因、判断方法和维修思路一次讲透。

一、先看一个真实案例

某-18℃冷冻库，100mm 聚氨酯库板，交付第四年出现南侧墙板上部鼓包约 15mm，门框处接缝脱开、结霜严重。开机箱检查发现：温控探头装在回风口靠近蒸发器一侧，感知温度比库内实际温度低 3℃ 左右；压缩机因此长时间深度制冷，库芯实际温度被压到 -24℃；同时电化霜退出温度被误设为 15℃，化霜不彻底，蒸发器局部结冰，化霜时大量热气直接扑在库板上。一冷一热反复冲击，板芯两侧温差被拉大到 40℃ 以上，板内水汽反复冻融，胶粘层失效，鼓包就是这么来的。

二、温控系统"掰弯"库板的四条路径

1. 探头位置不当，造成持续过冷。 温度传感器装得太靠近蒸发器出风口、或直接插在冷风通道里，读到的是"假低温"，控制器据此指令压缩机过度制冷。库板单侧长期处于极限低温，板芯两侧形成较大温度梯度，聚氨酯收缩不均，板面就往高温侧（库外侧）凹、往库内侧鼓。

2. 化霜逻辑错误，热冲击疲劳板体。 化霜周期设得太长导致冰层包裹蒸发器，换热恶化后系统深度制冷；化霜时热气/电热又集中作用于局部。冷库板的寿命怕的不是冷，而是"忽冷忽热"——每次错误化霜相当于给库板做一次急热急冷循环，数百次循环后，彩皮与 foam 层的粘接先失效，出现空鼓。行业经验数据：化霜退出温度从 8℃ 被误调到 14℃ 以上时，化霜残留热对板面的冲击温度可提高 10～20℃。

3. 压差不平衡，库内外形成"气囊"。 温控系统频繁启停、或冷库密闭性太好又没有平衡阀/平衡管，停机时库温回升、气体膨胀，库内正压把板向外顶；开机骤冷时又形成负压把板往里吸。一鼓一吸，锁钩（凸轮锁）先松动，随后整板变形。这也是为什么很多鼓包先出现在墙体上部——那里气体交换最剧烈。

4. 参数乱设，启停过于频繁。 回差（滞环）设得过小，比如只有 0.5℃，压缩机一天启停上百次。除电气损伤外，库体温度像锯齿一样反复波动，板芯材料在 ±5℃ 的波动区反复胀缩。规范做法是低温库回差设 3～5℃，配合延时启动保护。

三、快速诊断：到底是板的问题还是温控的问题

【大冷总管】的维保师傅有个口诀：鼓包看缝、结霜看霜、变形看停。板缝张开先看压差，门框结霜先看化霜，整面弧形变形先看启停频率，三分钟能锁定大方向。

四、维修方法：先纠偏，再矫板

1. 改探头。 把温度传感器移到库内回风中部、离地 2/3 高度、远离冷风直吹处，必要时改用带风档的外置探头，误差校准到 ±0.5℃ 以内。
2. 调参数。 化霜退出温度回到 8～10℃，化霜周期按结霜实际情况定 3～4 次/日，回差放大到 3～5℃，加 3 分钟延时启动。这一步不动一颗螺丝，却能止住 80% 的继续恶化。
3. 补压差通道。 加装或疏通压力平衡阀（平衡管），检查排水孔是否冻堵；严寒地区平衡阀要选防冻型。
4. 处理已变形板。 轻微鼓包（<8mm）可泄压后从内侧注发泡胶填补空鼓，压紧 24 小时；接缝脱开需重新钩紧凸轮锁并打耐候密封胶；板面变形超 15mm 或 foam 层粉化的，建议整板更换，换板时同步检查钢板背面有无结露腐蚀。【大冷总管】提醒一句：只换板不改温控参数的，一年半载同一位置还会再鼓，钱等于白花一半。
5. 验证运行。 维修后连续观察 72 小时，记录启停次数、库温波动曲线、化霜前后电流，波动带收窄、启停次数降到每日十次以内才算真正修完。

五、给运维班的日常清单

• 每周核对一次显示温度与实测手持温度计读数，偏差>2℃ 报修
• 每月检查化霜效果：化霜结束后蒸发器无挂冰、冷凝水排水通畅
• 每月检查平衡阀、排水孔，冬季防冻堵
• 每季度敲检库板重点部位（上部墙板、门框两侧），空鼓及时注浆
• 每年校准或更换温度探头，探头是有寿命的易损件

温控系统是冷库的"大脑"，库板变形往往是大脑先糊涂、四肢才走形。与其花大价钱换板，不如先把探头、化霜、回差这三笔账算清楚。拿不准自家库的化霜参数设得对不对，可以找【大冷总管】这样的冷库维保平台做一次温控专项体检，一般半天时间就能把参数表和探头位置全部归位，比事后换板省一个数量级的钱。
