冷库门封常见故障原因分析及维修技巧
冷库里最容易坏、也最容易被忽视的部件，就是门封。一条几米长的密封条，直接决定库内冷量能不能守住。行业里有个大致的经验数：门封失效的冷库，日均耗电量往往上升 10%~30%，冷凝机组被迫长时间高负荷运转，结霜、频繁启停等连带问题也会接踵而来。大冷总管在售后实践中发现，很多客户报修"制冷效果变差"，最后查下来问题不在机组，而在门上。
一、门封的四类常见故障

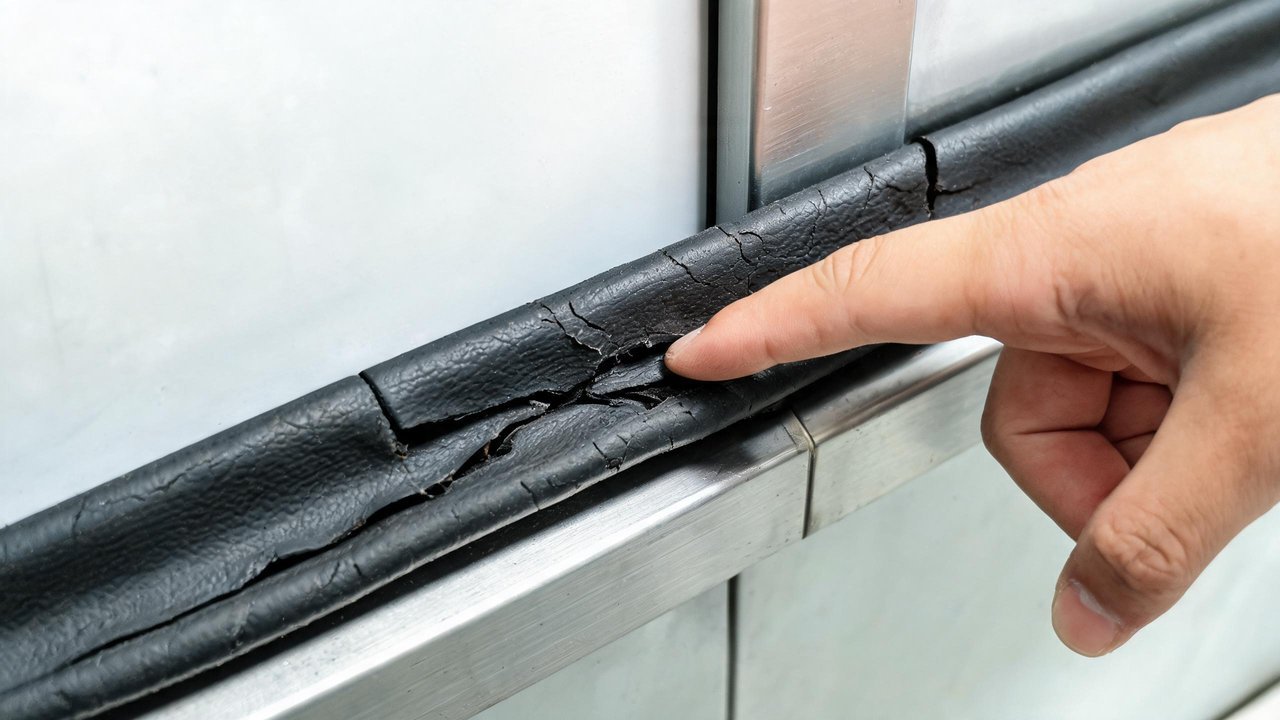

1. 低温硬化、开裂 密封条长期处于 -18℃ 甚至 -25℃ 环境，劣质 PVC 材料在低温下增塑剂析出，一两个月就变硬发脆，门角折弯处先出现细裂纹，随后成片掉渣。这类故障在低温库、速冻库最常见。
2. 机械撕裂与压痕变形 叉车货叉刮碰、推拉门用力过猛、货物挤压，都会把封条撕开口子；磁性门封长期被门板压紧，回弹性能下降，出现"关门不严、开门不回位"。一处 5 厘米的裂口，在 50Pa 压差下的漏冷损失相当可观。
3. 冻结粘连 化霜不及时或门框电加热带损坏，融水在门缝处结冰，把封条和门框冻在一起。强行开门会直接把撕裂口放大，这是冬季和化霜周期设置不当的库最高发的故障。
4. 脱落、安装性失效 胶粘式封条用万能胶不规范粘贴，受冷缩和湿度循环后局部翘边；平移门的毛刷式门封导轨积冰积垢，滑块卡死，封条与门框之间留出肉眼难见的缝隙。
二、先查原因，再动手修
维修前的检查很重要，大冷总管总结的现场顺序是"一看二摸三纸试"：
- 看：用强光手电沿门缝走一圈，重点查四角、搭接处、导轨滑槽，找裂纹、翘边、发白霜痕；
- 摸：关门状态下沿缝走手背，感受有无冷风渗出；
- 纸试：夹一条 A4 纸在门缝各处，关门后抽拉，阻力明显不匀或轻易抽出的位置就是漏点；也可点一支烟沿缝移动，看烟丝是否被吸入或吹出。
- 查电加热带：门框加热丝通电 10 分钟后测表面温度，应能到 30~45℃；不热的先修加热带，否则换上新封条照样冻裂。
漏点定位后用记号笔标注，再决定局部修补还是整条更换。
三、材料怎么选：一张表看懂
| 材料 | 耐温范围 | 使用寿命 | 大致价格 | 适用场景 |
|---|---|---|---|---|
| 普通 PVC | 0℃~常温 | 0.5~1 年 | 10~25 元/米 | 恒温车间门、外罩 |
| 耐寒 PVC | -25℃~常温 | 1~2 年 | 25~45 元/米 | 冷藏库（0~5℃） |
| EPDM 三元乙丙 | -40℃~常温 | 3~5 年 | 35~80 元/米 | 低温库、月台门封主流选择 |
| 硅胶密封条 | -60℃~常温 | 5 年以上 | 80~150 元/米 | 速冻库、-35℃ 以下环境 |
| 磁性橡胶封条 | -30℃~常温 | 2~4 年 | 60~120 元/米 | 小手摇门、洁净库门 |
低温库用常温封条，是最常见的"先天病"。大冷总管建议报修时先说清楚库温，再谈价格，避免按常温条的预算买错料。
四、维修与更换实操
局部修补（裂口＜10cm、封条整体尚软） 1. 割掉开裂段，切口切成 45° 斜接； 2. 用同材质胶条填补，CCP 胶水或专用密封胶粘牢，接缝处再打一层硅酮胶防水； 3. 冬季施工前把胶条在 20℃ 室内放 2 小时恢复柔软，冷态直接贴必起拱。

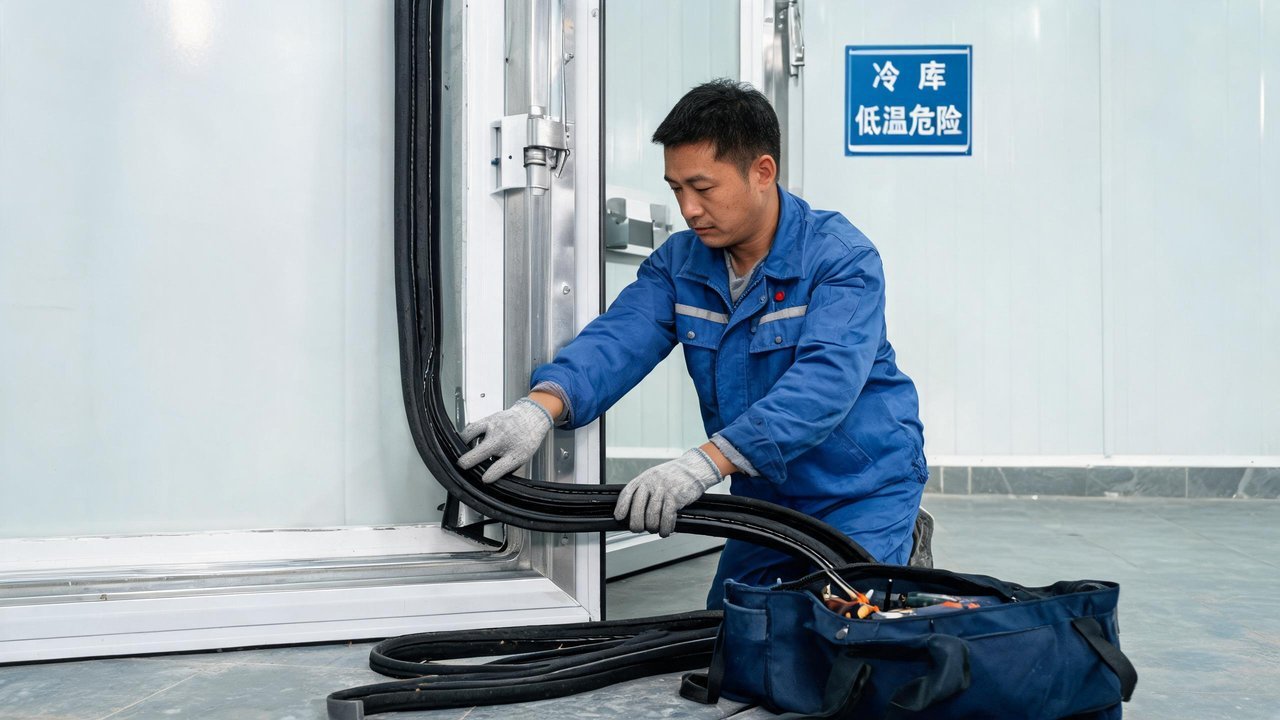

整条更换（半固化、多处开裂、磁性失效） 1. 卸门扇或撑住门板，拆除旧封条，清掉残胶，门框擦净晾干； 2. 按门框外沿尺寸下料，四角各留 2~3cm 伸缩量，低温库封条不拉紧、宁松勿紧； 3. 先定四角再走中间，卡槽式对准槽口用橡胶锤敲入，螺钉压板式间隔 15~20cm 固定一片压板； 4. 关门静置 20 分钟，检查封条压缩量应在 40%~60% 之间——压太死开门费力，压不够照样漏冷； 5. 用上述"纸试法"复核一遍，全部夹纸有阻力才算合格。
平移门要顺带清理导轨和毛刷座积冰，气调库、洁净库的门封更换后还应做一次保压测试（关门降温后观察 24 小时库压曲线）。
五、维保清单：别让门封撑到坏
- 每月：封条表面擦拭、检查有无新裂口，导轨除冰一次；
- 每季度：纸夹法测门缝密封度，测电加热带表面温度；
- 每半年：核查化霜周期与排水口通畅，处理门框积水隐患；
- 每年：测量封条压缩回弹率，低于 50% 计划整条更换。
冷库节能有个说法叫"三分机组，七分门封"，讲的就是围护结构的小洞比设备的大问题更费钱。如果自查后发现门框变形、铰下沉这类封条解决不了的硬件问题，建议直接找专业团队评估——这也是大冷总管这类专注冷库维保的服务方存在的意义：门封漏冷这种小毛病，往往一次上门就能根治，拖到压缩机大修，成本就翻上几十倍了。
关于冷库门封的型号适配、低温胶选择或者化霜设置问题，可以随时找大冷总管聊聊，现场见得多，一句话往往就能帮你判断是该补还是该换。
