冷库视液镜报警怎么查？起泡、变色、堵塞的完整维修思路

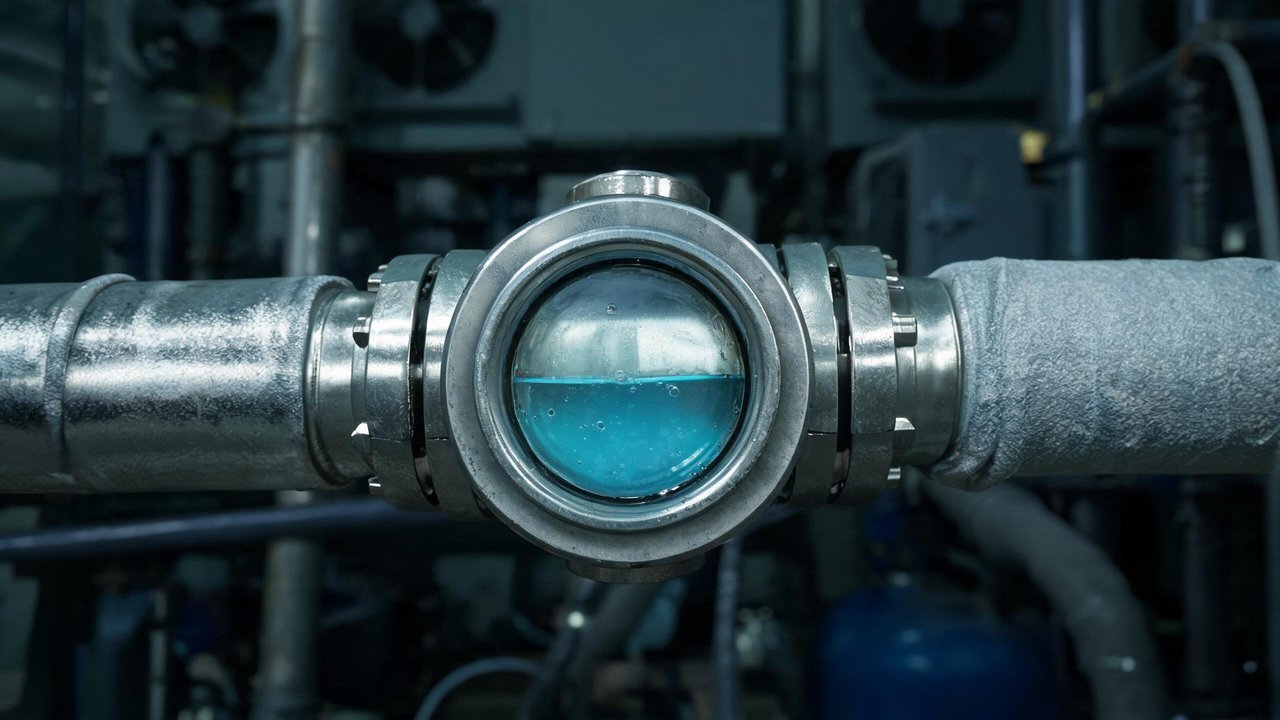

冷库机组半夜报低压警报，人被电话叫醒赶到机房，第一反应往往是"又缺氟了？"。别急着加氟——先蹲下来看一眼视液镜。这颗装在储液器出口到膨胀阀之间液管上的"小眼睛",能在压力表动手之前,把系统的气泡、水分、脏堵三类问题直接暴露出来。【大冷总管】在大量维保案例中发现:视液镜引起的报警,八成不用换件,查对顺序就能定位。
一、先读懂视液镜的三种状态
视液镜正常工作的判据只有一句话:液柱清澈透明、无气泡、湿度指示片呈绿色。围绕这一基准,偏离出三类报警:
- 起泡:液体里夹带气泡,说明节流前液体闪蒸,常伴随低压报警、结霜不全;

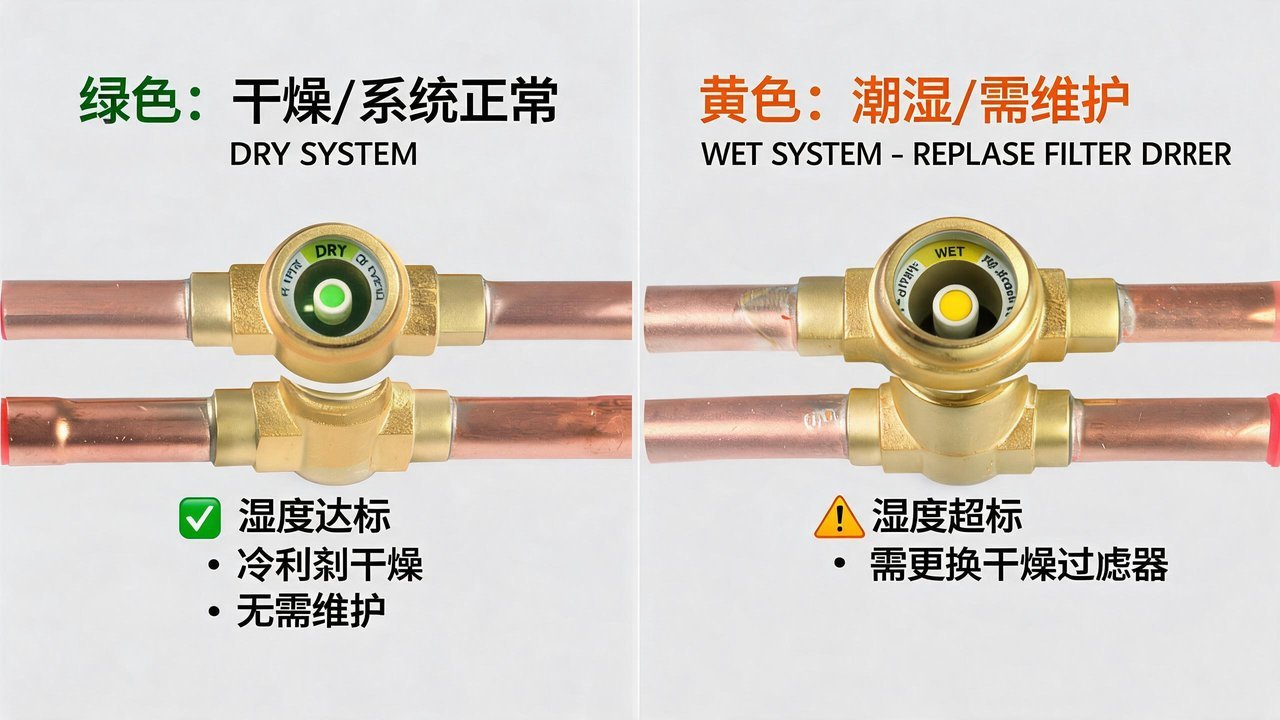

- 变色:湿度指示片由绿变黄(部分品牌为蓝变粉),代表含水率超标;
- 模糊/挂雾:镜片内壁挂油雾或污渍,视物不清,往往是脏堵或冷冻油劣化的前兆。
读镜有讲究:要在机组运行稳定 15 分钟以后看,刚开机和刚除霜后的气泡属于正常波动;光线要从镜后透射,手电视筒侧面打光比正面照更准。
二、起泡报警:由多到少四步排查
起泡的本质,是液管压力跌到该温度对应的饱和压力以下,部分制冷剂提前蒸发。【大冷总管】整理的排查顺序按发生概率从高到低排列:
| 排查顺序 | 可能原因 | 典型伴随现象 | 验证方法 | 处理措施 |
|---|---|---|---|---|
| 1 | 制冷剂不足 | 蒸发器结霜不均、过热度偏大、低压报警 | 看储液器液位镜、测供液过冷度 | 查漏后按铭牌定量补注 |
| 2 | 干燥过滤器脏堵 | 过滤器前后温差明显、出口侧发凉 | 红外测温枪测两端温差,>3℃即可疑 | 更换同规格滤芯,收氟后操作 |
| 3 | 膨胀阀开度不足/感温包失效 | 吸气过热度异常偏高 | 测过热度,对比设定值(一般 4~8K) | 调整或更换膨胀阀 |
| 4 | 环境温度过高/冷凝压力攀升 | 夏季午后高发、高压侧偏高 | 对比设计工况冷凝温度 | 清洗冷凝器、加强机房通风 |
其中过冷度是最实用的量化指标:正常系统供液管过冷度应在 3~8K。如果视液镜起泡且过冷度接近 0,基本可以锁定缺氟或过滤器堵塞;过冷度正常却仍起泡,重点查膨胀阀。补注制冷剂务必按设备铭牌定量加注,凭手感"补一点试试"是返修率最高的操作。
三、变色报警:水分超标,换的不只是过滤器
湿度指示片反映的是系统含水率。以常见的 R404A/R507 系统为例,行业一般认可的参考线是:
- 绿色:含水率 ≤ 25 ppm,系统干燥,状态良好;
- 黄绿过渡:25~50 ppm,预警,安排近期检修时更换干燥过滤器;
- 黄色/棕色:> 50 ppm,水分已超标,立即处理,否则膨胀阀冰堵、铜镀现象、冷冻油乳化都会找上门。
这里有个容易被忽略的坑:指示片变色不等于过滤器报废,但等于系统里已经有水分进来。常见来源是维修时抽真空不达标(应抽到 150~300 μm 以下并保持),或轴封、电磁阀填料微量渗漏时"吸气"。【大冷总管】的建议是标准组合拳:更换干燥过滤器 → 重新抽真空(时间不少于 30 分钟)→ 48 小时后复看指示片。只换过滤器不查进水源,三个月后照样变黄。另外注意,指示片变色有滞后性,冬天低温下变色会更慢,判断要以趋势为准,别只看单次。
四、模糊与堵塞:冰堵、蜡堵、脏堵三兄弟
视液镜镜面逐渐模糊、流量看得见地变小,是堵塞的早期信号。三种堵法,药方完全不同:
- 冰堵:水分在节流处结冰,特点是"能运行一会儿→停→化冰→又能运行"的间歇性病症,停机后气泡暂时消失。处理:换过滤器+彻底抽真空;
- 蜡堵:使用矿物油/烷基苯油的系统,低温工况下油中石蜡析出,挂在镜面和滤网上呈白色絮状。处理:更换与压缩机匹配的合成油(POE),并清洗管路;
- 脏堵:安装残留焊渣、氧化皮、锈渣,多见于新系统投运前三个月。处理:清理Y型过滤器、更换滤芯,必要时吹洗管路。
区分技巧:冰堵看"间歇性",蜡堵看"白色絮状物",脏堵看"杂质颗粒+新系统历史"。
五、日常巡检清单(建议打印贴机房)
按【大冷总管】的维保 SOP,视液镜巡检每次不超过 2 分钟,但坚持做能挡掉一半的突发报警:
- [ ] 镜片液柱是否清澈无气泡(稳定运行 15 分钟后观察)
- [ ] 湿度指示片颜色,与上月照片对比是否变浅
- [ ] 镜面无油雾、无挂污,看不清就登记待清洁
- [ ] 干燥过滤器前后温差(红外枪扫一遍,>3℃报修)
- [ ] 储液器液位是否在 30%~80% 区间
- [ ] 每月记录一次高低压、过冷度过热度,建趋势表
六、一个真实感很强的案例
某 500 ㎡ 生鲜冷库,R507 系统入夏后频繁低压报警,前一家维保公司三次上门补氟,一个月后老毛病复发。检修人员到场后看视液镜:满镜细密气泡,指示片已明显偏黄;红外测干燥过滤器两端,进口 32℃、出口 26.5℃,温差 3.5℃,判断滤芯吸附饱和后微堵、局部闪蒸。处置方案是收氟、更换同口径过滤器、重新抽真空 40 分钟、按铭牌回收后定量加注,并在记录表上写明"下次复检指示片颜色"。此后经历一整个高负荷夏季,再没有报过一次低压警。这个案例说明:起泡和变色两个信号同时出现时,先怀疑"水+堵",而不是先怀疑"缺氟"——这正是视液镜给维保人员省下的最大一笔试错成本。
结语
视液镜是制冷系统最便宜的"免费体检员":不用接线、不用供电,一次低头看一眼,就能把缺氟、进水、脏堵三类高频故障提前 3~7 天暴露。读镜、判读、按表处置,这套动作固化进巡检清单,冷库报警电话真的会少响很多。你的机房视液镜,上一次认真看是什么时候?【大冷总管】持续分享冷库维保一线经验,有拿不准的镜况,欢迎对照上面的状态表自查或留言交流。
