冷库漏氟却找不到漏点？八成藏在保温层里，四步定位法教给你
做冷库维保这些年，最让甲方头疼的一类故障就是：制冷系统明明在运转，冷度却越来越差，氟利昂时不时就少一截，可把机房和库内的管路翻了个底朝天，就是找不到漏点。大冷总管提醒一句：这时候十有八九，漏点藏在保温层里面。制冷剂从保温层内的焊点或砂眼渗出，管路易查、保温层难查，这正是"漏氟查不出"的根本原因。这篇文章就把排查思路、检测手段和修复工艺一次讲透。
一、怎么判断氟是漏在保温层里
不是所有制冷变慢都是漏氟，先对照下面几个特征：
- 低压持续偏低且缓慢下降： 膨胀阀前视液镜间歇性冒泡，吸气压力表读数一个月比一个月低，但管路接头抹肥皂水毫无反应；
- 库体接缝处"冒汗"、结霜位置异常：保温板拼缝、门洞边角局部结厚霜或淌水，说明该处有制冷剂气体外渗带走冷量；
- 保温板鼓包、变形：漏出的氟利昂气体在聚氨酯发泡层内积聚，把内衬板顶出鼓包，这是保温层漏氟最典型的"外观证据"；
- 压缩机频繁短周期启停、低压机保护跳闸：供液量不足导致回气过热度飙升；
- 电耗上涨但出货量不变：同样温差下开机时间明显拉长。
命中两条以上，基本可以锁定：查保温层。
二、为什么保温层漏氟破坏性特别大
很多老板以为漏点氟只是"费钱"，其实远不止。氟利昂在保温层内泄漏时有两个叠加破坏：
- 吹散发泡层：高压侧渗漏的制冷剂气体长期冲刷聚氨酯泡沫，把闭孔结构吹成疏松甚至空腔，局部导热系数成倍上升，库温更难降；
- 冻胀顶板：低温库（-18℃以下）里渗漏气体在板内侧结霜冻胀，冰层每增厚几毫米就持续对板面施压，业内经验数据是蒸发器/板面结霜达到 6mm 厚时换热效率可下降 30% 以上，时间一长内衬板与发泡层脱胶，整块保温板报废。
所以保温层漏氟属于"越拖越贵"的故障，早发现早处理，大冷总管见过的一个库就是拖了两个夏天，最后多换了 40 多平米保温板。
三、保温层漏氟的排查步骤（重点）
第一步：压力与运行参数确认。 记录高低压、运行电流、回气过热度，连测三天做趋势图，确认是缓慢渗漏而不是偶发波动。
第二步：外观与油迹检查。 制冷剂漏点通常伴冷冻油渗出，重点看门洞四周、排管穿墙处、吊顶板拼缝这些"保温层内有接管"的位置，有油迹就有嫌疑。
第三步：分段保压。 把系统切成高压侧、低压侧两段，分别充入 1.2~1.5MPa 干燥氮气（严禁用氧气或压缩空气），24 小时后看压力表跌幅，先确定漏在哪一段、哪一路蒸发器。
第四步：电子检漏仪扫表面。 卤素/红外检漏仪灵敏度普遍可达 5g/年 级别，沿可疑板缝、穿墙管逐段慢扫（移动速度不超过 2~3cm/s），仪器报警点即大致区域。

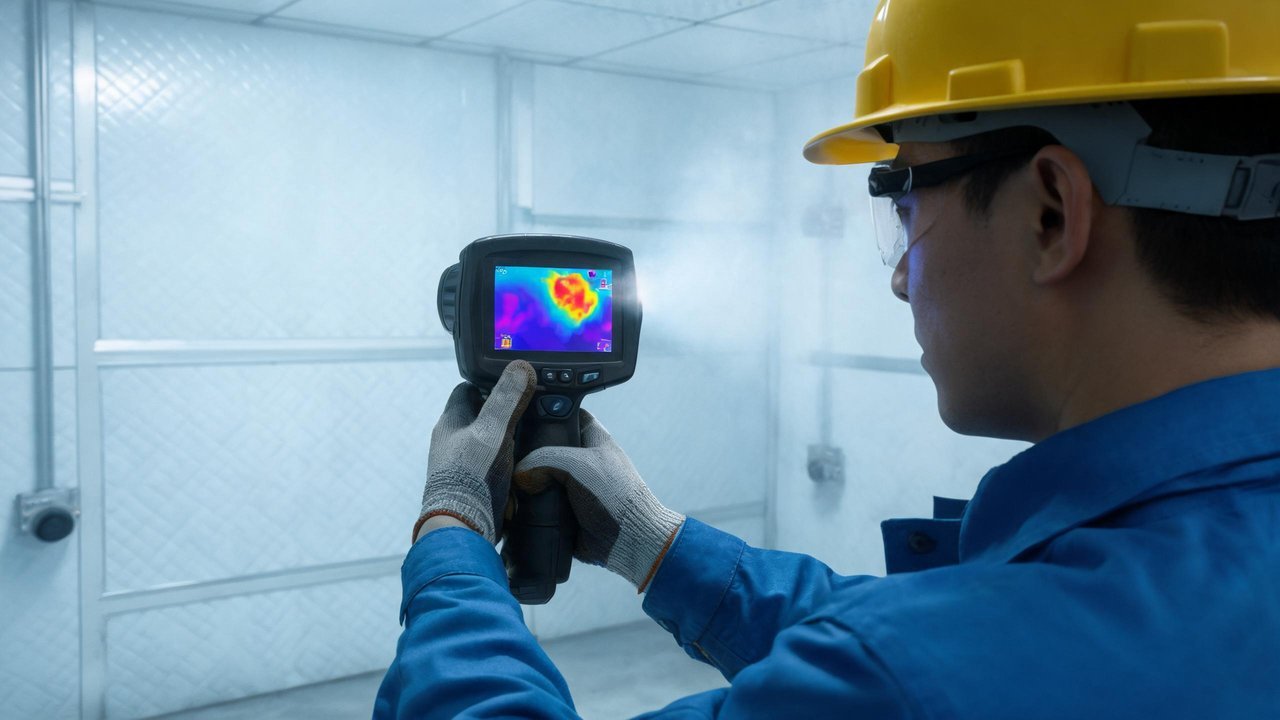

第五步：红外热像仪定位。 对疑似区域库内壁面做热成像，渗漏处因制冷剂持续气化吸热，会呈现与周围明显不同的低温异常带，可以圈出需要开板的精确范围。
第六步：钻孔探查。 在热像异常区中心，用 φ6~8mm 钻头从板缝斜向钻入发泡层，把检漏仪探头伸入孔内检测，这是确认"氟在保温层内部"的最直接手段。
第七步：开板确认漏点。 切开内衬板，找到铜管焊点裂纹、砂眼或排管腐蚀穿孔，拍照留档。
常见检测手段对比：
| 方法 | 适用场景 | 精度/成本 | 局限 |
|---|---|---|---|
| 氮气保压分段 | 确定泄漏回路与管段 | 可靠、成本低 | 只能定段不能定点 |
| 电子检漏仪 | 明露管路、钻孔探查 | 灵敏度 5g/年 级 | 板缝内气体稀释后难测 |
| 超声波检漏 | 渗漏有声的粗漏 | 抗干扰较好 | 慢漏无明显超声 |
| 红外热像仪 | 保温层内漏区域圈定 | 大面积快速扫 | 需温差配合，不能看到漏点本身 |
| 荧光检漏剂 | 疑难微漏 | 显点直观 | 需加注、事后清洗 |
四、一个真实案例的处理过程
去年某 800 吨低温库（-18℃），报修"每天多耗电约 300 度还是拉不到温"。检查发现吸气压力长期 0.05MPa 以下，视液镜起泡，但机房管路全数无漏。用热像仪扫北侧库墙，在距门洞 1.8m 处发现一条约 2㎡ 的不规则低温异常带，钻孔检测孔内氟浓度爆表。开板后确认：吸入管焊点因压缩机长期共振疲劳开裂，发泡层被吹空约 2.5㎡。处理流程：扩出作业面→更换焊段→氮气吹通→真空泵抽至 5Pa 以下保持 4 小时→恢复保温→重新抽真空加注，四天完工，库温当天恢复到 -17.5℃ 并次日稳到 -18.3℃。
五、保温层漏氟确认后的修复工艺
修氟是第一位，补保温是第二位的，顺序不能反，很多队伍只焊管子不管发泡层，等于修了一半。标准做法：
- 管路修复：漏点凿口扩面后重新焊接（低温库吸入管建议双焊加保护），做完该管段 1.5MPa 氮气保压 24h；
- 除湿干燥：被吹空的发泡层吸潮严重，需局部烘干或用氮气吹扫，否则修复后冰堵找上门；
- 发泡层复原：铲除粉化、油浸失效的老泡沫，重新喷涂或灌注双组分聚氨酯，容重控制在 38~42kg/m³，闭孔率≥90%，分层发泡防止收缩空腔；
- 内衬复原：重新粘板、打胶密封拼缝，门洞周边用耐候密封胶全封闭；
- 系统收尾：整体抽真空至 5Pa 以下、按铭牌定量加氟（宁可少加勿凭感觉多加），运行 48 小时复测低压、电流与过热度。
六、日常巡检清单：把漏氟挡在保温层外
按大冷总管给客户的例行维保节奏，每月对库体做一次"五看一记"，每季度做一次整机检漏：
- 看：所有板缝、门洞、穿墙管有无油迹、结霜位置是否异常；
- 看：保温板有无鼓包、错台、内衬脱胶；
- 看：视液镜颜色（绿色为干燥，黄色提示含水）与气泡情况；
- 看：压缩机支架与管路卡箍是否松动（振动是焊点杀手）；
- 记：把高低压力、运行电流、降温时间记进台账，趋势异常提前 2~4 周就能发现渗漏苗头。
另外提醒一点：R22 系统随政策逐步淘汰，查漏补漏时如果系统剩余氟量偏少，顺便评估改造为 R404A/R507 或 CO₂ 复叠的可行性，比零敲碎打补氟更划算，这也是最近两年大冷总管咨询量上升最快的方向之一。
保温层漏氟不是玄学，本质就是"参数定段、仪器定区、钻孔定层、开板定点"四个环节。排查顺序对了，两三天定责修复；顺序错了，一年都白加氟。冷库是三分用七分养，把台账做细、把巡检跑勤，氟就漏不进保温层里——这也是大冷总管一直强调的维保逻辑：先见趋势，再见油迹，最后开板，别一上来就拆库。
