冷库PLC控制器常见故障原因分析及修理技巧
凌晨两点，一座五千吨级物流冷库的螺杆机组突然集体停机，值班人员第一反应是查电压、查油压，最后发现元凶竟是控制柜里的PLC输出模块烧毁。冷库的制冷系统越来越依赖PLC（可编程逻辑控制器）做集群控制、化霜调度和能量调节，PLC一趴窝，压缩机、冷风机、电动阀全部失联，库温几小时内就能飙上去。【大冷总管】在大量维保工单里统计过：控制类故障里，PLC相关占比常年排在前三位。这篇文章把冷库PLC的常见故障原因拆开讲透，再给一套能直接上手用的排查修理流程。
一、PLC在冷库控制系统里管什么

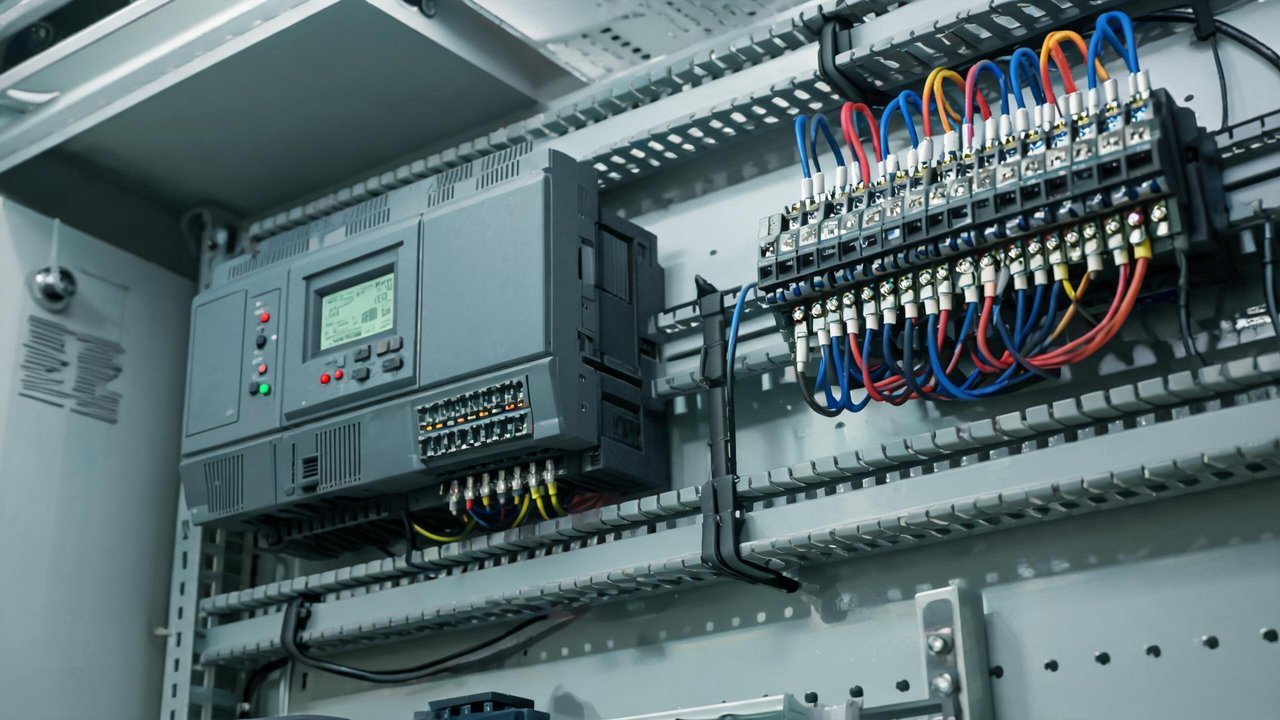

一套典型的冷库PLC控制柜，通常承担这些事：
- 压缩机群控：按库温需求投运/卸载机组，做能量调节（如0~100%无级调节或分级加载）
- 化霜管理：电热化霜、热气化霜的启动条件、化霜周期、滴霜时间控制
- 风机与阀件联动：冷风机运转、供液电动阀/电子膨胀阀开度控制
- 安全保护：高低压、油压差、排气温度、电机过载、防冻结停机
- 通讯上传：通过RS485/Modbus或以太网对接远程监控平台
正因为管得多，PLC一旦故障，表现出来往往是"全库失控"，比单个传感器坏了影响大得多。
二、故障类型分布：数据说话
根据多座食品冷库、物流冷库的维保案例汇总（【大冷总管】服务案例样本，2023—2025年，N=300+控制类工单），故障类别大致如下：
| 故障类别 | 占比 | 典型现象 |
|---|---|---|
| 电源模块/供电异常 | 约28% | 整机断电、RUN灯灭、24VDC不稳 |
| 数字量/模拟量输入故障 | 约22% | 温度显示跳变、信号无输入、DI点误报 |
| 输出模块/继电器烧毁 | 约18% | 风机不启动、化霜加热器失控 |
| 通讯与电磁干扰 | 约13% | Modbus掉线、数据乱跳、偶发死机 |
| 环境因素（凝露/粉尘/腐蚀） | 约11% | 板卡氧化、间歇性故障 |
| 程序与参数丢失 | 约8% | 换电池后程序清空、设定值漂移 |
数据未必适用于每个项目，但方向很明确：电源和I/O是重灾区，合计超过一半。修理时别急着怀疑程序，先量电。
三、故障原因深度拆解
1. 电源类：低压电网与浪涌
冷库项目多在城郊，电压波动大。PLC的AC供电模块一般允许165~264VAC，超出就会保护停机；24VDC电源模块老化后带载能力下降，一到压缩机群启动的电流冲击瞬间就掉压。冷凝水渗入柜内、端子氧化导致接触电阻变大，也是电源类故障的常见根因。
2. 输入类：传感器与接线
PT100/PT1000库温探头断线、受潮后阻值漂移，PLC读到的是"-40℃"或"999.9"这类边界值；模拟量信号线与动力线同槽敷设，变频器谐波耦合进来，显示值跳个不止。DI回路上，接近开关、压力开关的公共端接错或光耦击穿，会造成点位常开/常闭。
3. 输出类：感性负载反噬
用PLC晶体管输出或板载继电器直接驱动接触器线圈、电磁阀，切断瞬间产生的反向电动势（可达数百伏尖峰）会慢慢打穿输出光耦。冷库化霜电磁阀、风机接触器频繁动作，输出触点寿命普遍消耗快。规范做法是中间加一级继电器，并在线圈两端并联阻容吸收（RC）或续流二极管。
4. 通讯与干扰
Modbus-RTU总线不接地线、首尾不加120Ω终端电阻、与动力电缆平行走线，是掉线的三大经典原因。库内灯光调整器、变频器共用电源母排，也会通过传导耦合干扰通讯。
5. 环境类：电控柜的"结露杀手"
冷库机房与穿堂温差大，夏季开门频繁时柜内极易凝露，主板铜箔氧化爬电。规范要求控制柜环境温度为0~55℃、湿度≤85%RH且无凝露，达不到的要装柜内加热器或除湿元件。
四、修理技巧：五步隔离法
【大冷总管】的维保工程师总结的现场流程，照着走不乱：
- 看指示灯：POWER→RUN→ERR→I/O点位灯，先定位故障模块位置
- 量电源：AC输入电压、24VDC输出（正常23.5~25.5V）、纹波大的直接更换电源模块

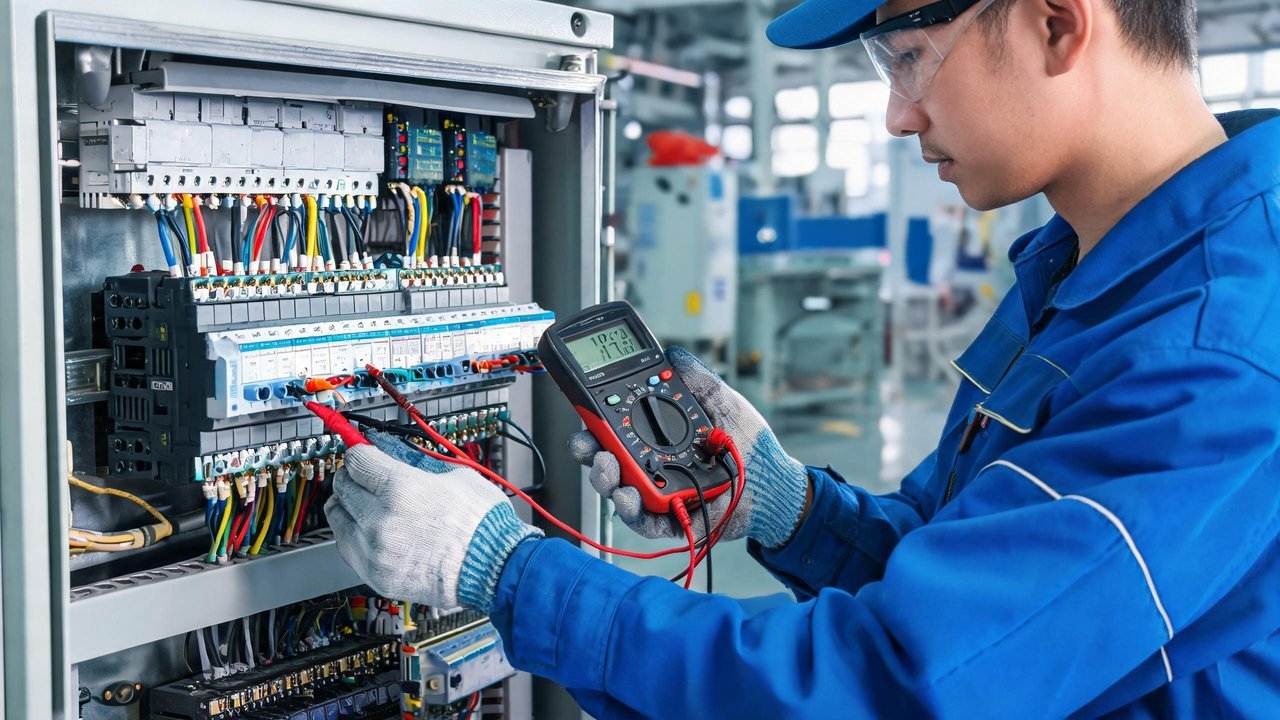

- 对点位：用万用表电压档测DI端子（DC24V系统，输入电压≥15V才算有效接通）、AI回路测阻值/毫安值，与HMI显示交叉验证
- 换模块：同型号备件对调，故障跟模块走→模块坏；不跟→查外部回路
- 查程序与通讯：在线监控强制输出测试，读通讯错误寄存器，补终端电阻、理顺接地
几个实用经验值：
- 数字量输入响应慢的冷库信号（如压力开关抖动），程序里加50~200ms滤波，误报立竿见影地减少
- 输出模块更换后，务必核对负载电流：继电器输出常见8A/点、晶体管输出0.5A/点，超了必烧
- PLC电池（保持RAM/程序用，常见3V锂钮扣）2~3年一换，换之前先备份程序，断电换电池=自毁
- 雷击多发区的冷库，通讯口加装信号浪涌保护器，一年省下的抢修费就回本
五、日常维保清单：把故障挡在门外
与其半夜抢修，不如按【大冷总管】这份季度清单做预防性维护：
- [ ] 紧固控制柜进出线端子，检查有无发热变色痕迹
- [ ] 清扫风扇过滤棉、检查柜内加热器与凝露情况
- [ ] 校验库温探头：与标准温度计比对，偏差>±1.5℃标定或更换
- [ ] 测试安全链路：模拟高压/过载信号，验证联锁停机是否有效
- [ ] 备份PLC程序与参数表（含化霜周期、开机温度设定值），存档带日期
- [ ] 检查接地电阻（保护接地≤4Ω）与屏蔽层单端接地是否可靠
- [ ] 记录各回路通断次数，动作频繁的输出口评估换点或加中间继电器
一座管理到位的冷库，PLC本体十年不坏很正常；反之，凝露加浪涌，两年就能把一套系统磨废。
六、写在最后
冷库PLC故障的特征是"现象在控制柜，根因在柜外"——电源品质、传感器状态、施工质量、环境湿度，都会转嫁成控制系统的故障。排查时记住优先级：先电源、再I/O、后通讯、最后才动程序。
如果是老库频繁"莫名其妙停机"，多半不是程序问题，而是供电和凝露在作怪，建议对照上面的维保清单逐项过一遍。拿不准的，也可以找【大冷总管】这类做冷库全生命周期服务的团队，做一次电气与控制系统的健康体检，把隐患一次性清掉。毕竟冷库里存的是货，断电两小时，损失可能就够付一年的维保合同了。
