库板鼓包、弯曲、波纹怎么查？变形分级判断与处置数据全讲清
库板变形是冷库最常见的故障之一，也是最容易被误判的一种。很多老板看到库板鼓包，第一反应是"板子质量不行，换板子"。结果换完不到半年，新板照样变形——因为根因根本没在板子上。这一期大冷总管把库板变形的排查逻辑完整捋一遍：先看现象、再查根因、最后用数据判断到什么程度必须动手。
一、先看现象：四种变形，四种根因方向
大冷总管现场诊断过上百万平方米冷库，库板变形基本逃不出这四种形态：
| 变形形态 | 典型现象 | 高频根因 |
|---|---|---|

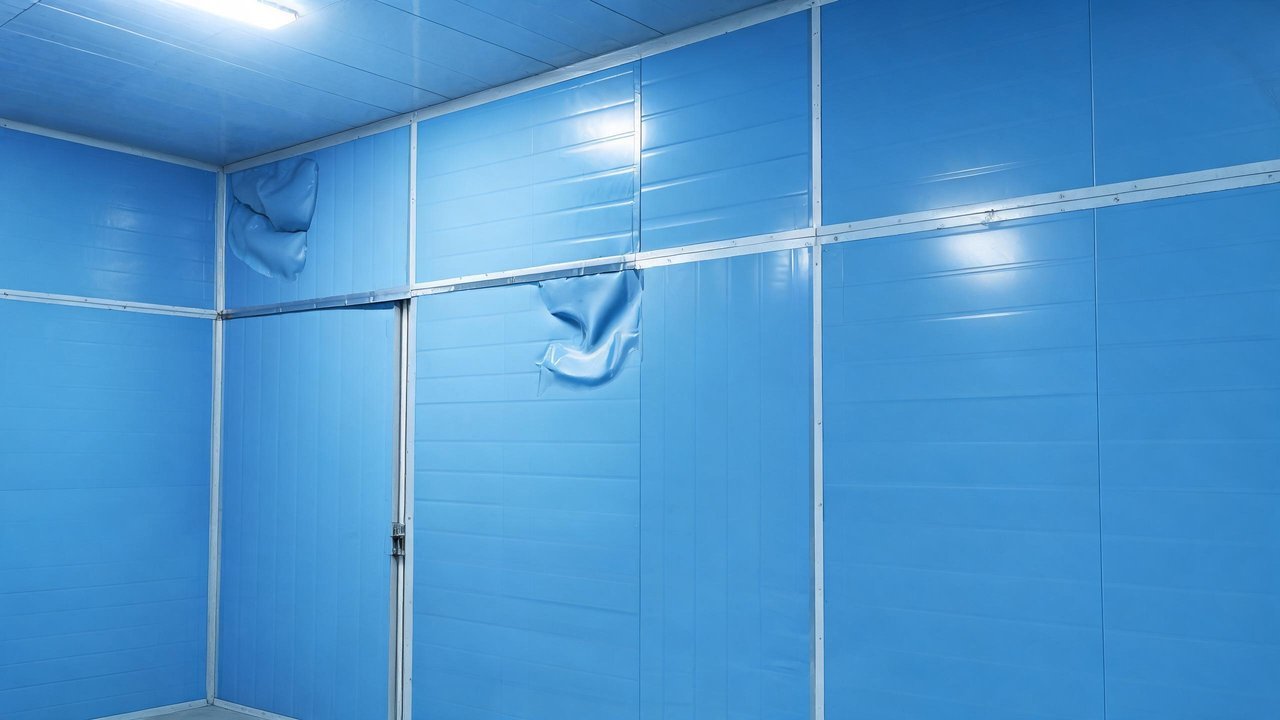

| 局部鼓包 | 板面中部鼓起、相邻板缝被撑开 | 夹层进水受潮、粘结层失效 |
| 整体弧度变形 | 整板弯曲、门框错位、密封条漏光 | 内外温差过大、持续超温运行 |
| 角部塌陷 | 板角内挠、密封条压溃漏冷 | 吊挂件缺失或松动、骨架承重不足 |
| 面层波纹 | 钢板面出现波浪状起伏 | 发泡不均匀、板材与钢板脱粘 |
判断口诀：鼓包查水、弧度查温、塌陷查挂件、波纹查板。四种形态的处理路径完全不同，上来就换板，多半是白花钱。
二、现象背后：三大根因链条
1. 温差与湿汽——最隐蔽的杀手
聚氨酯导热系数只有 0.022~0.024 W/(m·K)，隔热是好，但库板内外表面温差一大，湿气侧的板面温度一旦低于露点，就开始结露。冷凝水顺着板缝往夹层里渗，冬夏两季反复冻融，发泡层吸水后导热系数能翻 2~3 倍，板芯局部膨胀起泡，就出现了"局部鼓包"。
库温 -18℃、库外 35℃/相对湿度 80% 时，板内表面结露概率极高——这也是为什么夏天是库板变形故障的爆发期。
2. 安装遗留隐患——半年后才发作
- 偏心钩没上足、间距超 600mm，顶板长期受荷慢慢挠曲；
- 板缝发泡二次填补过厚，固化膨胀力把板面顶出波纹；
- 屋顶风机夹层、穿堂上方等热桥部位没做隔汽处理，局部长期低温结冰。
3. 使用习惯——把冷库当"常开门货架"
进货时库门常开、风幕机不启或风量不足，热湿空气直灌，门洞两侧 500mm 范围内的侧板先变形、先结冰，然后逐步向中间蔓延。大冷总管统计过现场案例，门洞侧板变形的冷库里，约六成全部门常年无缓冲间或风幕失效。
三步排查法

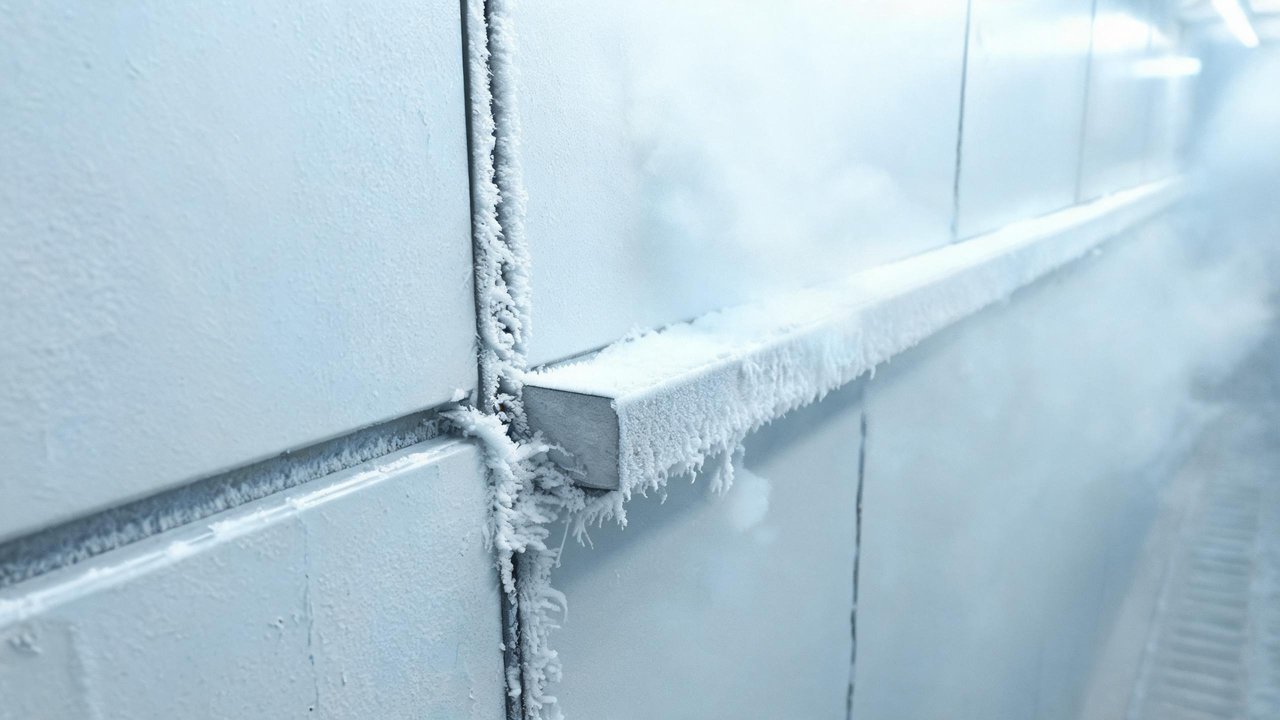

- 看：强光斜照板面找起伏，观察板缝错台、结冰带位置；
- 测：红外测温枪扫表面温度场，明显低温区大概率背后已受潮结冰；

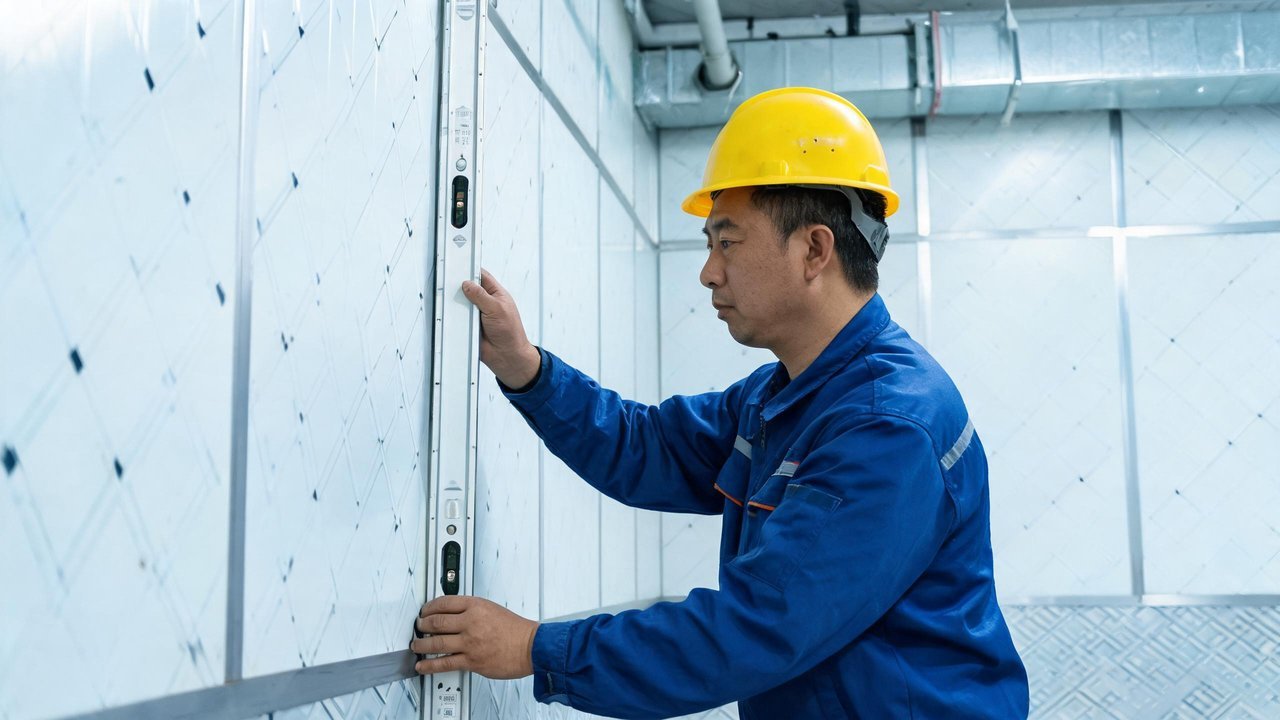

- 量：2m 靠尺加塞尺量挠度，塞尺读板缝间隙，记录数据再下结论。
三、判断数据：变形到什么程度必须处理
| 变形量（靠尺 2m） | 判定 | 处置动作 |
|---|---|---|
| ≤2mm | 正常蠕变 | 观察，每季度复查一次 |
| 2~5mm | 需要关注 | 补挂件、打密封胶、核查密封条 |
| 5~10mm | 明显失效 | 该跨停用装，安排加固或局部换板 |
| >10mm 或板缝错台脱开 | 安全隐患 | 应急抢修，整板更换并查湿源 |
华北一个 3000 吨冷库的案例：结霜间顶板夏季最大挠度到了 12mm/m，板缝错开近 20mm。换板的报价都出来了，大冷总管复检发现真正根因是屋顶散热夹层被鸟巢堵死，太阳暴晒后顶板外侧表面温度冲到 65℃，双面温差超 40℃把板"烤弯"了。清理夹层通风道、加铺隔热反射层后，只换了 6 块已经脱粘的板，比整体换板省了十多万。
结论：数据只告诉你"多严重"，不告诉你"为什么"。处理前必须先回答根因，否则复发是必然。
四、现场排查清单（建议收藏）
- [ ] 逐板拍照，标记鼓包、波纹、错台位置，对照上表分级；
- [ ] 红外测温扫全库表面，标注异常低温区；
- [ ] 检查偏心钩/吊挂件数量与松动情况（间距≤600mm 为基准）；
- [ ] 查板缝密封胶是否开裂、脱落、二次发泡是否过厚；
- [ ] 查库门密封条、风幕机/缓冲间有效性，统计开门时长；
- [ ] 查顶板上方夹层是否通风、有无积水积冰、穿管开孔是否密封；
- [ ] 查库底保温层与隔汽层（地面渗水同样会反噬墙板接缝）。
五、三个最常见的修复误区
误区一：自攻钉硬压复位。 鼓包板用螺丝强行压回钢板，夹层里的冰和水的还在，一个冻融周期后连钉孔一起烂。
误区二：只打胶不查湿源。 板缝漏冷打密封胶能撑一阵，但背后结冰不除，胶缝明年照样裂。密封是结果处理，不是根因处理。
误区三：换板不换方案。 门洞板反复变形，光换板不加风幕、不改开门流程，新板半年又是一样的伤。
库板变形这件事，七分查因、三分修。自己拿不准变形等级和根因的，可以让大冷总管的诊断团队带红外和测厚仪做一次现场评估，把"为什么弯"搞清楚再谈花多少钱——这通常是最省钱的路线。
