冷库保温层导致库板变形的常见原因及维修方法

做冷库运维的都知道，库板鼓包、翘边、接缝开裂，看上去是"板子的毛病"，根子十有八九出在保温层。【大冷总管】经手的冷库维保案例里，因保温层问题导致库板变形的占比超过六成。这篇把成因、判断方法和维修路线一次讲透，附带一份可直接落地的排查清单。

一、为什么保温层会把库板"顶变形"

冷库库板是"双面彩钢板 + 中间聚氨酯（PUR/PIR）发泡"的夹芯结构。合格的保温层密度应在 40±2 kg/m³，导热系数 0.018～0.024 W/(m·K)。一旦发泡体本身出问题，就会从内部把钢板撑变形或拉脱胶。常见有四条路径：

1. 发泡收缩与应力集中。 原料配比不当、白料黑料温度失控、单点灌注造成局部空腔，发泡熟化后继续收缩，钢板失去支撑，踩上去"软绵绵"，时间一长就鼓包凹陷。

2. 温差应力反复疲劳。 冻库内 -18～-25℃，库外 35℃ 以上，单侧温差可达 55～60K。频繁化霜、热气冲库会让芯材与钢板线膨胀系数差异反复拉扯，粘接力每年衰减，脱胶面积逐年扩大。

3. 水汽侵入冻胀。 防潮隔汽层破损后，水蒸气进入芯材孔隙，在低温侧结冰。冰的体积比水大约 9%，局部冻胀力足以把钢板顶出鼓包；同时 PU 吸水后导热系数上升 3～5 倍，能耗肉眼可见地往上走。

4. 支承与外力失衡。 吊 bolts 间距过大（规范一般建议 ≤1.2 m）、库板上方堆载、叉车碰撞，都会让保温层承受设计外的剪力，加速脱层变形。

二、对照判断：变形现象 → 原因 → 处置

【大冷总管】提醒一个判断口径：脱胶面积小于板面 10% 且无进水迹象，可注浆修复；脱胶超过 30% 或芯材已吸水的，修不如换——补起来的板第二年还会接着鼓。

三、注浆修复的标准动作

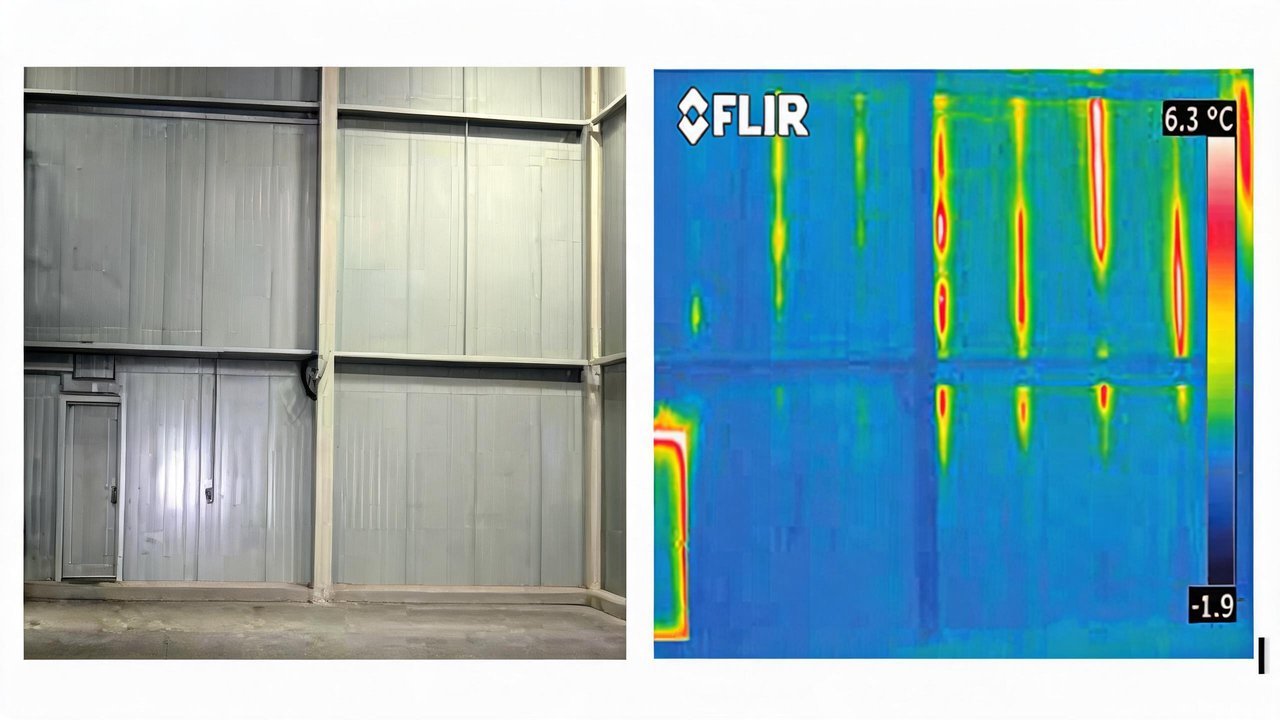

1. 定位空腔：敲击听声 + 红外热像仪扫温差，标出脱胶边界；
2. 钻孔：Φ8～10 mm 注料孔，间距 300～400 mm，避开钢板焊缝；
3. 清孔干燥：压缩空气吹净，含水部位先热风吹干；

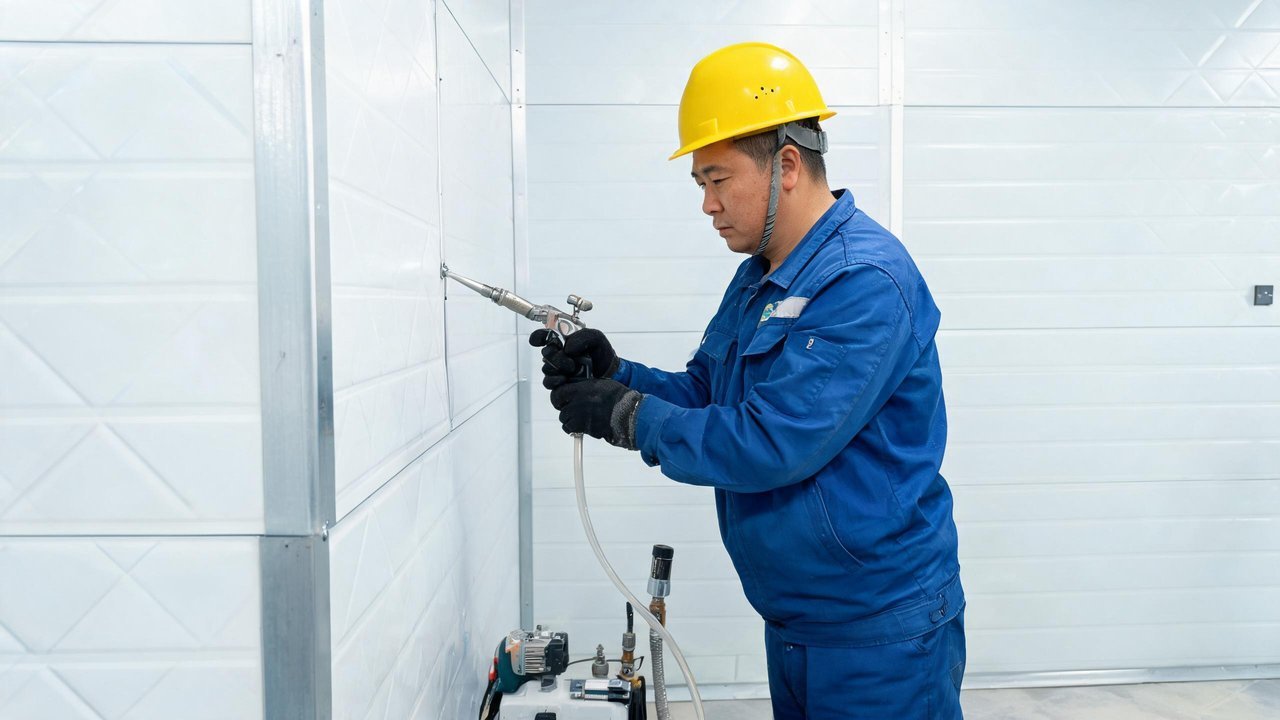

4. 注料：选用低温型聚氨酯发泡料，按厂家配比，自下而上逐孔灌注，见溢出即停；
5. 保压固化：环境温度 20℃ 以上约 4～6 小时表干，24 小时完全固化；
6. 封孔修面：专用修补胶泥封孔，砂平后补涂层，恢复板面气密。

四、防大于治：库板变形排查清单

每月巡检，建议照着【大冷总管】这份清单过一遍：

• [ ] 全库板面敲击抽检，记录空洞声位置
• [ ] 红外热像扫一遍库体外立面，找低温异常区（脱胶/进水高发点）
• [ ] 检查库板接缝胶是否开裂、脱落，漏风点用低温密封胶重打
• [ ] 核对吊栓、支承架是否松动缺失，间距超限的补装
• [ ] 查化霜记录：化霜频率是否异常升高（暗示保温衰减）
• [ ] 观察板背结霜、滴水——这是隔汽层失效的早期信号
• [ ] 记录同期电费单耗，单位库容电耗环比上升超 8% 立即专项排查

五、结语

库板变形不是小事：变形处形成冷桥，结霜加剧，保温再衰减，能耗恶性循环，最后连库体结构都受影响。发现鼓包、空腔别拖，小病注浆处理几百块的事，拖成大面积脱胶就是整库换板的工程。【大冷总管】在做冷库维保方案时一贯主张：保温层的问题，三分修、七分养，巡检频率到位，库板寿命能拉长五年以上。

要判断自家冷库的变形属于哪一类，先拿上面的对照表自查；拿不准的，找专业维保团队带红外设备上门检测，比凭经验猜靠谱得多。
