冷库电气线路总跳闸？故障原因拆解与保养技巧全清单
做冷库维保这些年，刘师傅有个很直观的感受：压缩机坏了是"大事"，但让老板天天头疼的，往往是电气线路这种"小事"。一个接触器烧蚀、一根电缆进水、一排接线端子松动，就能让整库货慢慢升温。【大冷总管】后台问得最多的一类问题，也是"库里没毛病，就是老跳闸"。
今天这篇不聊制冷原理，专门把冷库电气线路的常见故障原因、判断方法和保养周期，一次讲透。
一、冷库的电气线路，凭什么比普通厂房更容易坏
普通车间的配电箱在常温干燥环境里能用十几年，冷库不行。原因就三条：
- 潮湿 + 结露。库内外温差三四十度，线缆穿墙处、灯具、接线盒内壁天天"出汗"。冷凝水一旦进了端子排，绝缘下降、漏电、氧化腐蚀全来了。
- 低温脆化。普通 PVC 绝缘在 0℃ 以下就开始变硬，-15℃ 以后弯一下就开裂；库内风机、电动阀、化霜传感器的线最容易在这个环节出问题。冷库内部线路应当用耐寒型线缆（如 YHF、耐寒硅橡胶/聚烯烃护套线），低温区不要用普通 BV/BVR 凑数。
- 频繁启停 + 大电流冲击。冷风机、化霜电热管、压缩机都是周期性重载。触点每次都拉一次弧，几年下来接触器触点烧成一排麻坑，这是必然，不是偶然。
再加一条人为因素：很多库是"先建设后加设备"，线路没重新核算载流量，长期半载偏上限运行，端子发热就顺着热胀冷缩越松越热、越热越松。
二、六类高频故障：现象、根因、怎么判断
下面这张表是刘师傅巡检时最常见的六类，按出现频率大致排个序（经验值，不同库型会有差别）。
| 故障类型 | 典型现象 | 常见根因 | 现场判断方法 |
|---|---|---|---|
| 端子接触不良/过热 | 跳闸无规律、塑壳发热变色、电压不稳 | 施工未紧固、铜铝直接压接氧化、热胀冷缩 | 带电红外测温；断电后用扭矩/螺丝刀逐点复紧 |
| 绝缘下降、漏电跳闸 | 漏保频繁动作，雨雾天加重 | 接线盒进水、冷凝水滴落、护套老化开裂 | 500V 兆欧表测对地绝缘，低压线路一般要求 ≥0.5MΩ，潮湿库 <1MΩ 就该警惕 |
| 接触器/继电器烧蚀 | 电机单相嗡嗡不转、缺相保护动作 | 触点电寿命到期、频繁启停、选型偏小 | 看触点麻坑与烧黑；测三相电流不平衡度、线圈吸合情况 |
| 化霜电热管线路故障 | 化霜失败、蒸发器结厚霜、跳闸 | 电热管受潮绝缘低、管体烧断、温控探针漂移 | 断电测每组阻值与对地绝缘；通电测各相工作电流是否均衡 |
| 电缆本体损伤 | 局部发热、库内某台设备无电 | 穿墙孔未套管被压破、低温脆裂、被叉车/货架挤压 | 外观巡检 + 分段通断测试，重点看过墙、门框、排水沟附近 |
| 库内照明/开关失效 | 灯具频闪、开关打火、灯罩内积水 | 防护等级不足（应 IP65 级防潮灯具）、密封老化 | 检查密封圈、灯体排水孔、开关盒是否结露 |
这里插一句实操要点：测绝缘一定要彻底放电后再测、测完再放电，容性大的线路别带电手摸。这条是老规矩，也是保命的规矩。【大冷总管】的师傅进场第一课就是断电、验电、挂牌、放电四步走。
三、一套能落地的检测顺序：先带电、后断电
别一上来就拆柜子，按这个顺序做，效率高、误判少：

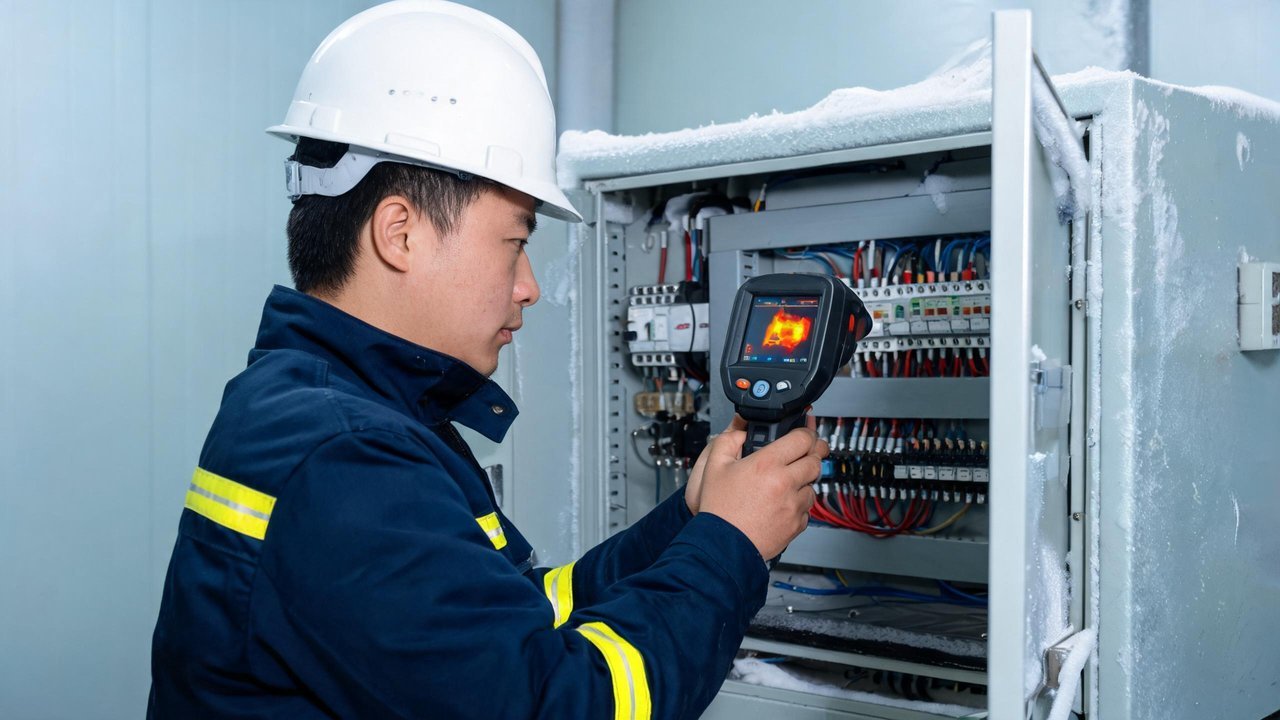

第一步：带电体检（不停库） - 红外热像仪扫一遍主进线、分路开关、接触器上下桩头、端子排。行业里常用的判修口径（参考 DL/T 664 带电检测思路）：相对温差或温差达到十几 K 就列入观察，几十 K 以上是明确缺陷要处理。具体阈值以电气专业规范为准，但"哪颗螺丝发热就先动哪颗"这个逻辑不会错。 - 钳形表测每相电流，三相不平衡度长期 >10% 就要找原因（多为单相负载分配不合理或电机匝间问题）。 - 测末端电压，动力回路一般不宜低于额定电压的 90%~95%，长期低压运行会让压缩机、风机接触器"半吸合"抖动发热。

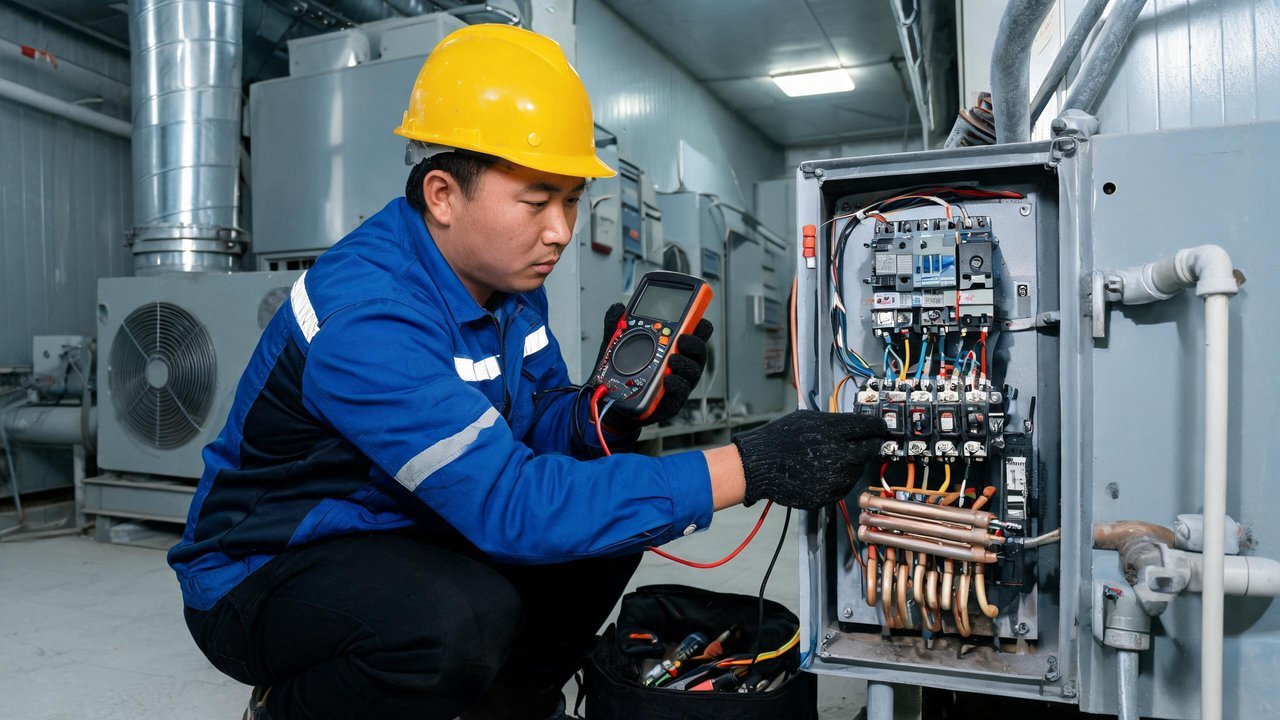

第二步：断电精查（安排进停机窗口或化霜结束后） - 兆欧表测各回路对地、相间绝缘，逐条记录数值，形成趋势表。第一年的数据是基线，后面靠趋势判断老化速度。 - 复紧全部端子，有条件用电动扭矩扳手按规范力矩打一遍，做好标记线。 - 拆看接触器触点，凹坑深、发黑严重的直接换，别"翻个面继续用"。 - 摇测化霜每组电热管阻值，三相偏差大的那组优先怀疑。
第三步：保护联动校验 - 漏电保护器做动作试验（常用 30mA、动作时间 ≤0.1s 的分支保护），按测试按钮 + 实际加漏测试双重确认。 - 电机综合保护器的缺相、过载整定值核对铭牌电流，很多旧库的整定值还是十年前随手拨的。 - 接地连接检查，独立接地电阻一般要求 ≤4Ω（与防雷共用接地体时按更严的标准执行）。
四、保养周期表：照着这张表做，能少一半急修
| 周期 | 项目 | 关键动作 |
|---|---|---|
| 每月 | 目视 + 记录 | 查跳闸/报警记录、看接线盒有无水渍结露、照明与开关完好性、漏保试验按钮 |
| 每季度 | 带电检测 | 红外普测端子与接触器、三相电流与电压记录、清理散热器与柜体滤网、检查柜内凝露控制器与加热器 |
| 每半年 | 断电精查 | 端子复紧（扭矩）、绝缘电阻摇测并对比历史值、接触器触点检查/更换、耐寒线缆低温区外观普查 |
| 每年 | 系统性体检 | 保护定值校验、接地电阻测试、电控柜密封与防护等级检查、化霜系统电气全面测试、图纸与实际线路核对更新 |
| 特殊时机 | 加密巡检 | 梅雨季/回南天、高温高湿季前、连续雷雨之后、库温长期打不下来时 |
五、给库管和甲方的 12 条避坑清单
- 库内一律用耐寒、防潮型线缆，穿墙必须套管并做密封堵冷桥。
- 铜铝导体不得直接压接，必须用铜铝过渡端子或过渡垫片。
- 端子紧固后画"标记线"，一眼就能看出有没有再松动。
- 配电柜别贴着外墙潮湿面装，柜内加装防凝露加热器并检查其好坏。
- 化霜电热管线路必须单独回路、单独漏保，避免一处受潮全库跳闸。
- 接触器按电寿命到期换，不要等它坏；频繁启停的回路考虑加大一级选型。
- 库内照明用防潮灯具（IP65 级）+ 防水开关，灯罩排水孔要保持通畅。
- 每次检修后做绝缘摇测并留数据，不要"能通电就行"。
- 建立线路台账：回路号、负载、绝缘值、跳闸次数，趋势比单点值有用。
- 别在冷库电气回路上随意"飞线"接插座、接电热设备。
- 电动阀、传感器信号线要与动力线分槽走线，避免干扰导致误动作。
- 停库检修务必挂牌上锁，库内低温环境下有人作业必须有监护。
六、两个印象深的案例
案例一：3000 吨保鲜库，一到下雨天就跳总漏保。 查了两天才找到根子——室外到库内的电缆穿墙孔当年没堵密封，雨水顺着护套外皮流进库内接线盒积着。清掉积水、换接线盒、重新做穿墙封堵和滴水弯之后，绝缘从 0.3MΩ 回到 8MΩ 以上，再没跳过。这种故障最耗人，因为它"时好时坏"。【大冷总管】有句老话：漏电跳闸，八成在水里。
案例二：-18℃ 冷冻库冷风机频繁过载报警。 热像仪一扫，接触器一相桩头比其他两相高二十多 K。断电复紧、换触点烧蚀严重的接触器，同时把保护器整定值按电机铭牌重校。后续改成季度测温 + 半年复紧，一年省掉三四次夜间急修。业主原话是"早知道几百块的保养能省这个钱"。
七、说到底：电气线路是"慢性病"，靠的是数据化管理
制冷系统坏了往往当天就暴露，电气线路不是。它是绝缘一点点掉、端子一点点松、触点一点点烧，等到跳闸那天只是最后一根稻草。所以真正省钱的思路不是"坏了快修"，而是【大冷总管】一直在讲的这套：巡检有周期、检测有仪器、每次留数据、趋势预警。一张红外图几十分钟就能提前抓出一颗会出事的螺丝，一次绝缘摇测就能预判哪个回路明年要换线。
如果你正在被反复跳闸、化霜不彻底、库温波动大这类问题拖着，别只盯着压缩机——先按上面第三节"带电 → 断电 → 保护校验"的顺序，把电气线路完整过一遍。十次里有六次，答案就在那一排端子里。
—— 大冷总管 · 刘师傅
