冷库电气线路巡检：故障成因、判定标准与五步闭环法

干过冷库维保的人都有体会：压缩机坏了能提前听出来，电气线路坏了基本靠"跳"。要么是半夜化霜回路跳闸，要么是配电柜里"啪"一声冒烟，冻结间几千公斤货开始回温。

在大冷总管受理过的冷库报修工单里，电气类问题常年占到五成以上，而其中真正需要换大件的不多——大部分故障都藏在两个地方：接头和绝缘。这两个部位的问题不是一次性爆发的，而是三个月到一年慢慢"养"出来的。也就是说，一次规范的巡检，完全可以把它们提前掐掉。

这篇就把冷库电气线路巡检的成因、硬指标、操作手法和闭环流程讲透，指标可以直接抄进自己的巡检表。

一、冷库电气线路为什么坏得特别快

同样一套低压线路，装在办公楼里能用二十年，装进冷库三年就可能出问题。原因不是施工质量差，而是环境叠了四个"加速器"。

第一是凝露与水汽。 库内 -18℃～-25℃，穿堂和设备间 25℃、相对湿度经常 70% 以上。柜子一侧挨着冷墙，停机时柜内温度降到露点以下，水汽就在母排、端子、接触器灭弧罩上结水膜。水膜混上粉尘，绝缘直接跳水，这是爬电和相间短路最常见的起点。

第二是冷热交变。 每次化霜、每次开门、每次启停，螺栓连接处都在做一次热胀冷缩。铜和铝的线膨胀系数差了近一半（铜约 17×10⁻⁶/℃，铝约 23×10⁻⁶/℃），松动是必然的。松动→接触电阻上升→发热→氧化加剧→更松，这是典型的正反馈，一旦进入这个循环，靠它自己是回不来的。

第三是腐蚀性介质。 氨制冷机房周边有氨气时，对铜和铜合金有明显腐蚀，氨区严禁裸铜件，必须用镀锡铜或镍铜合金；海水、盐雾对端子和接地扁钢的电化学腐蚀，一个汛期就能让接地电阻翻倍。

第四是鼠害与机械损伤。 冷库保温层的缝隙是老鼠的最爱，电缆外皮被咬破后不一定马上短路，先是对地绝缘下降、漏电保护时不时动作一下，很容易被忽略成"误跳"。

二、六类高频故障与真实成因

这里单独说一下铜铝过渡。老库改造里最常见就是铜端子直接压在铝排上，中间隔一层空气膜，电化学腐蚀在潮湿环境下速度极快，半年就能压出一层白粉。正确做法是用铜铝过渡端子（DTL 型）或铜铝过渡线夹，接触面刮氧化层后涂导电膏，压接后再测量一次温升。

三、把指标背下来：巡检的硬数据

巡检表上没有数字，就等于没巡检。下面是大冷总管维保现场长期在用的一组判定值，覆盖大部分低压冷库场景（个别值以设备铭牌与当地规范为准）：

• 绝缘电阻：500V 兆欧表测量。低压线路与二次回路常温交接不低于 0.5MΩ；冷库运行中的线路建议按 ≥1MΩ 管理，库内潮湿回路低于 0.5MΩ 必须停运干燥处理后再投。压缩机绕组相对地，运行中一般要求 ≥2MΩ，新装或大修后建议 ≥5MΩ。
• 温度与温差（红外测温）：同工况、同相、同类型部位之间温差 >5K 记录、>10K 注意、>20K 立即处理。相对温差法（DL/T 664 思路）判定时，δ≥80% 且热点温度超过 90℃ 就属于必须尽快消缺的级别。
• 接地电阻：系统工作接地一般 ≤4Ω，重复接地 ≤10Ω，氨机房设备等电位接地按设计值复测，雨季前后各一次。
• 电压质量：三相电压不平衡度控制在 2% 以内（短时不超过 4%）；电动机端电压偏差 -5%～+5%。电压不平衡 5% 时电机等效温升可上升 20% 以上，往往不到半年就烧绕组。
• 线路压降：干线控制在 5% 以内、支路 3% 以内。压降超标最直观的后果是压缩机启动困难、接触器吸合抖动、化霜定时器紊乱。
• 紧固力矩（参考值）：M8 约 8～10N·m，M10 约 15～20N·m，M12 约 25～35N·m。力矩扳手不是可选项，凭手感复紧是巡检走过场的典型特征。
• 漏电保护：库内照明、化霜、插座回路配 30mA 高灵敏 RCD，动作时间 ≤0.1s；每月按一次试验按钮，每季度用漏保测试仪实测动作电流与动作时间。

四、五步巡检法：看、听、嗅、测、记

工具带齐：红外热像仪（或点温仪）、500V 兆欧表、钳形电流表、力矩扳手、螺丝刀组、导电膏、记号笔、检测仪。

第一步，看。 停電状态下看颜色——绝缘皮发白粉化、端子发黑发蓝、热缩管收缩、柜内壁有黑色碳痕，全是历史故障的"供词"。重点看三个位置：穿墙套管口、桥架进出弯、电机接线盒进线处，这三处是应力集中和进水的主战场。

第二步，听。 带电时用耳、也用螺丝刀抵住外壳听。接触器有持续的"嗡嗡"声，多半是电压偏低或铁芯端面有锈；"吱吱"的放电声要立刻警觉，那是空气被击穿的声音。

第三步，嗅。 绝缘漆过热的味道非常特殊，类似塑料刚烧化的气味，闻过一次就忘不了。化霜末期进库内立刻闻，能捕捉到早期问题。

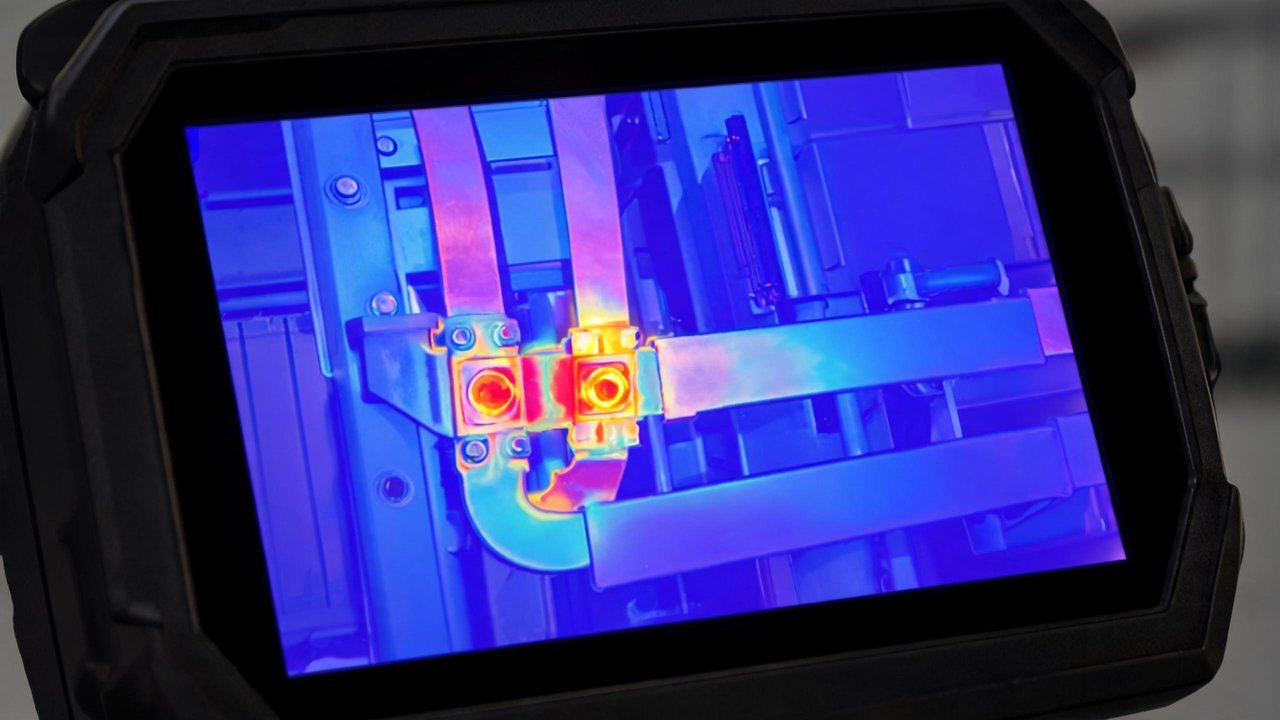

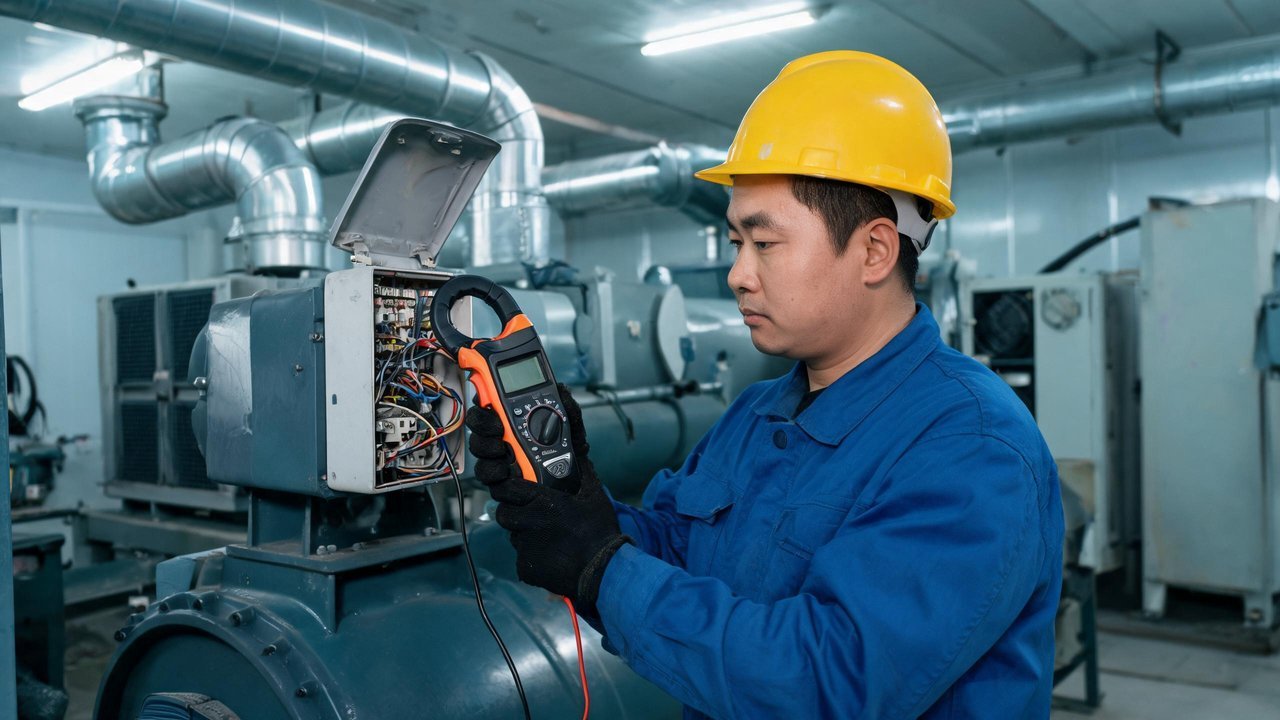

第四步，测。 这一步才是核心。带电测：钳形表逐相测电流并算不平衡度，热像仪对柜内所有连接点扫一遍（务必在负荷高峰、化霜结束前后各扫一次）；停电测：兆欧表测相对地、相间绝缘，记录温度湿度，潮湿天气测出的低值要换算或复测，别急着判定为故障；机械测：力矩扳手逐点校核紧固值，松掉的螺栓要用记号笔做已检标记。

第五步，记。 每处热点拍照留编号、记录实测温度与当时电流，形成可比对的基线。巡检没有基线，第二年就看不出恶化趋势——而恶化趋势才是冷库电气最有价值的信息。

五、缺陷分级与闭环时限

查出来的问题不闭环，巡检就是形式主义。建议按三级管：

每一级都要留下"整改前—整改后"两组数据。大冷总管在交付维保报告时强制要求这两组数据成对出现，因为换完端子之后不复测温升，等于没确认修好。

六、可直接抄的巡检周期清单

每日（值班，10 分钟）：库温曲线与设定偏差；配电柜指示灯、电压表电流表读数；有无异响异味；化霜是否按程序结束。

每周（30 分钟）：钳形表逐回路测电流与不平衡度；热像仪扫压缩机接线盒、冷风机回路、分线箱；记录最高热点温度。

每月（2 小时）：漏保试验按钮逐只测试；库内电缆、桥架、穿墙套管外观检查；控制箱滤网、灭弧罩除尘；端子排目视碳痕检查。

每季度（半天）：停电紧固力矩抽检（先做 30%，两年覆盖全部）；500V 兆欧表测主要回路绝缘；接地电阻抽测；铜铝过渡点、电缆外皮重点排查。

每年（1～2 天）：全回路绝缘普查并建立台账；漏保动作值与动作时间实测；保护定值复核；鼠害防治与线槽封堵；雨季前完成接地系统复测。

七、两个典型案例

案例一：3000 吨冷藏库冻结间配电柜起弧。 客户报修"合闸就跳"。检查发现柜体底部有黑色碳痕，母排连接处绝缘子表面结了一层黄褐色水膜——柜体紧贴冷墙，夏季穿堂温差让柜内反复凝露。测得相间绝缘不足 0.2MΩ，用干燥氮气吹扫加加热板烘干 6 小时后回升到 8MΩ；随后柜内加装防凝露加热器、做密封改造，一年后复测绝缘稳定在 20MΩ 以上。根因不是元件质量，而是没人管凝露。

案例二：水产加工库化霜回路频繁跳闸。 此前被当成"漏保太敏感"，换了两次漏电开关都没解决。巡检时逐段测绝缘，锁定一组冷风机电热管相对地仅 0.35MΩ，其余三组都在 5MΩ 以上；拆开发现引出线护套被化霜水长期浸泡开裂。更换耐低温护套线、把接头移到库外接线盒并密封，跳闸彻底消失。这类问题在化霜回路报修里至少占三分之一，大冷总管的做法是把"电热管绝缘阻值"直接写进季度巡检表，而不是等跳闸了再查。

八、几句实话

别相信"没跳闸就是没问题"。 电气故障在爆发前通常有几周到几个月的发展期，跳闸只是最后一步。真正有价值的是趋势：同一个热点上个月 42℃、这个月 55℃，即便还没到限值也该排产处理。

别用万用表代替兆欧表。 电阻档测不出运行电压下的绝缘状态，冷库的潮湿问题必须靠 500V 兆欧表（按设备规定可选 1000V）打出来。

别忽略零线和接地线。 现场常见只紧火线端子、不查零排的情况；三相不平衡时零线电流可能接近甚至超过相线，零排松动照样烧柜。

清单要落到人和签字。 再全的表，没人复核就是废纸。自有电工按标准执行，或者把电气专项巡检并入维保合同交给专业团队，都是可行路径。

冷库电气这件事投入产出比极高：一次季度巡检的成本，远低于一次半夜跳闸造成的回温货损和压缩机液击。把接头和绝缘这两件事盯死，你的冷库电气系统就能跑赢大部分同行。

判定标准、缺陷分级和周期清单这些内容，大冷总管在冷链维保项目里已经做成可执行的现场模板，如果要对照自己库区梳理一版巡检表，可以留言说明库温区间和回路配置，按现场条件给一版能直接落地的检查项。
