冷库电控箱检验全攻略：故障判断与处理步骤
冷库出了毛病，十次里有六七次，最后查到的不是压缩机缺氟、就是膨胀阀堵了，而是那只不起眼的电控箱：端子松动发热、接触器触点烧蚀、凝露导致保护误动作。电控箱是整套制冷系统的"神经中枢"，它的检验质量直接决定冷库是"计划性检修"还是"半夜抢修"——这也是【大冷总管】工程师常挂在嘴边的判断。本文把检验前的安全准备、六步检验法、关键参数标准和常见故障的判断处理路径一次讲清楚，可作为班组作业卡直接使用。
一、检验前先保命：断电、验电、挂牌
电控箱检验属于低压带电/停电交叉作业，安全步骤一步都不能省：
- 断电：拉开主开关及控制回路开关，注意有些箱体有双路电源（照明回路、除霜回路可能另路供电）。
- 验电：用合格验电器或万用表逐相验电，防止开关辅助触点粘连造成的"假断电"。
- 挂牌上锁：挂"有人工作，禁止合闸"标示牌，必要时加锁。
- 放电与防护：对变频柜内的母线电容放电（一般等5分钟以上，看柜面放电指示），操作者戴绝缘手套、穿绝缘鞋。
【大冷总管】在一线服务中反复强调过：冷库电控箱事故里，相当一部分不是设备本身的问题，而是检修时没做验电挂牌。规矩就是保命的。
二、六步检验法：从外观到功能
按下面顺序做，基本不会漏项。

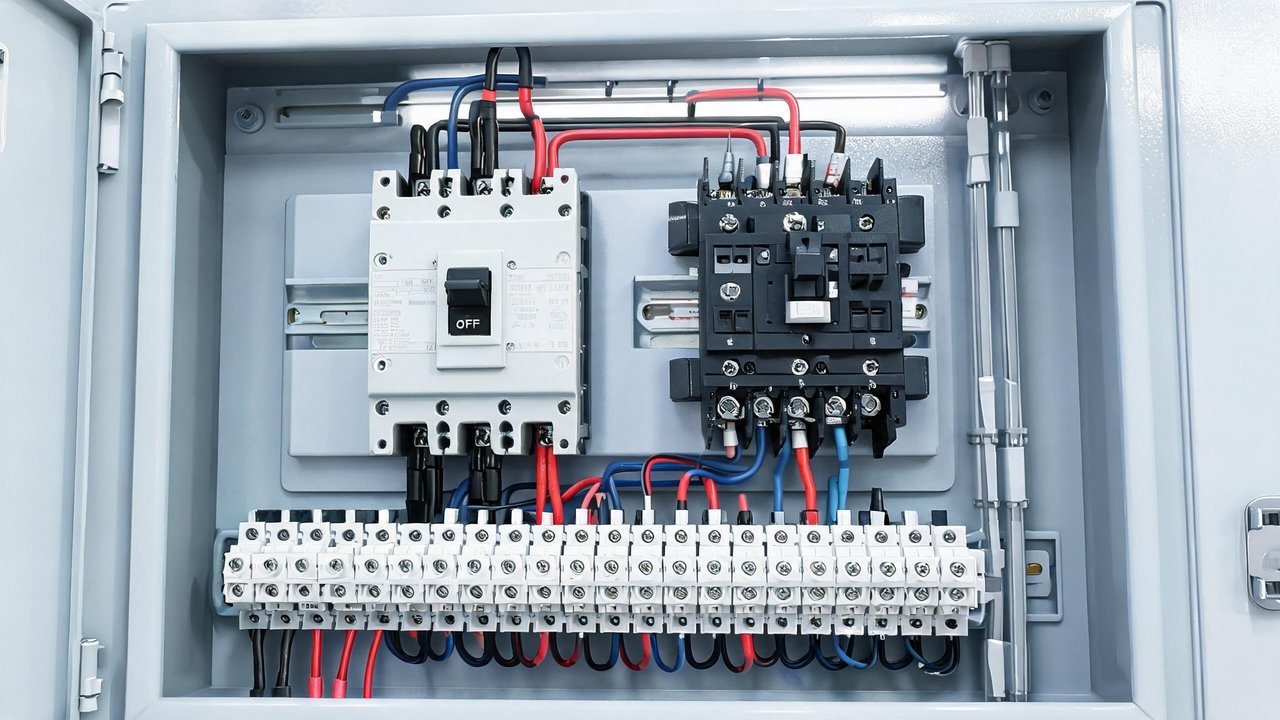

第一步：看外观与环境。 箱体是否锈蚀、变形，门锁密封条是否完好，进出线孔封堵是否严实（冷库潮湿，孔洞不封堵等于给箱内送水汽）。箱内有水珠、白色盐霜状结晶、蟑螂尸体，都属于典型异常。
第二步：闻气味。 靠近箱门闻是否有绝缘漆焦糊味、臭氧味（触点放电产生）。有焦糊味时不要送电，先找到发热点。
第三步：听声音。 送电后空载运行，正常接触器只有轻微均匀嗡鸣；出现"哒哒"打颤声多为短路环断裂或铁芯脏污，出现"吱吱"放电声要立即停电检查。
第四步：紧固。 用绝缘螺丝刀或力矩螺丝刀对称性复紧主回路及控制回路端子，重点：进出线桩头、接触器上下桩、热继电器输入输出端、接地螺栓。判断依据很简单——凡是拆过、接过的端子，必须用扭矩复核，不能凭手感。

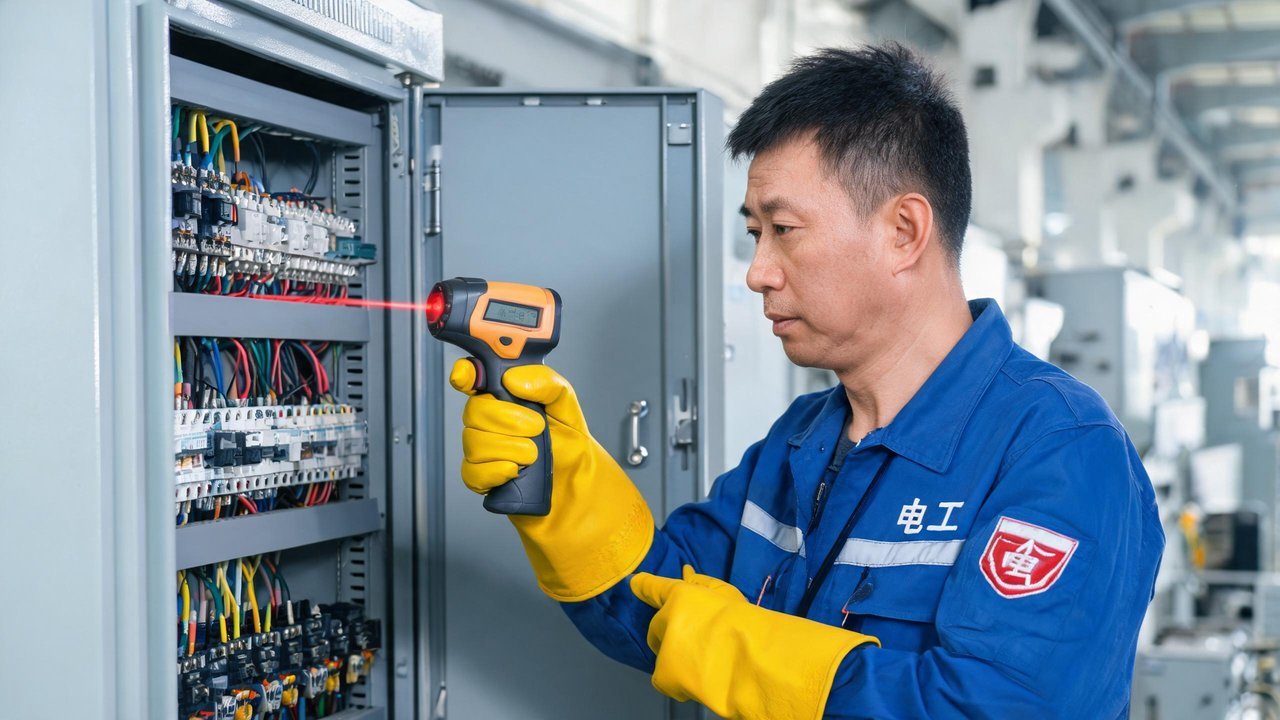

第五步：测温度。 用红外热像仪或点温仪扫描运行中的端子排，按相序对比。相同工况下某端子比同相相邻端子明显偏热，基本可判定接触不良。
第六步：查保护与功能。 校验缺相/相序保护器动作、漏保试跳按钮、高低压压力保护动作值、化霜温控介入与退出、风机过载反馈。每一项都做"模拟触发—确认执行器响应—复位"的闭环，只看指示不实测等于没检。
三、关键电气参数：检验合格线怎么定
下面这张表是【大冷总管】现场服务中最常用的判定参考（以设备铭牌和厂家手册为最终依据）：
| 检验项目 | 参考标准 | 仪器/方法 | 不合格处理 |
|---|---|---|---|
| 主回路绝缘电阻（380/220V） | ≥1MΩ 合格，检修后建议≥5MΩ | 500V兆欧表，断开电子元件后测量 | 干燥处理、查电缆破损、更换受潮元件 |
| 控制回路绝缘电阻 | ≥1MΩ | 250V/500V兆欧表 | 重点查化霜回路、箱体敷设线缆 |
| 保护接地电阻 | ≤4Ω | 接地电阻测试仪 | 补打接地极、清理接地端子氧化层 |
| 三相电压不平衡度 | ≤4%，超限须查电源侧 | 钳形表/电能质量仪 | 联系供电方，核实变压器与线路 |
| 三相电流不平衡（压缩机） | ≤10% | 钳形电流表运行中测量 | 查绕组、查触点烧蚀致缺相运行 |
| 漏保动作性能 | 动作电流≤30mA，动作时间≤0.1s | 漏保测试仪 | 更换漏电保护器 |
| 端子相对温差（运行中） | 同相横向温差>15K 重点观察，>40K 立即处理 | 红外热像仪 | 停电复紧或更换端子、线鼻子 |
| 端子紧固扭矩（参考） | M4约1.0~1.5N·m；M6约2.5~4.0N·m | 力矩螺丝刀 | 对称复紧后涂示温漆标记 |
几个容易踩的坑说明一下：
- 测绝缘前必须把PLC、温控仪、变频器控制板从回路中断开，否则兆欧表的高压会打坏电子模块，这是真实发生过的损失。
- 压缩机停机绝缘值合格不代表运行合格，潮湿天要区分"表面凝露导电"和"绕组受潮"，前者吹干即可，后者需要通电干燥或返厂。
- 用红外测温时记得发射率设置：黑色胶带、氧化面与裸铜的发射率差异会让读数偏差几十摄氏度，【大冷总管】的工程师常用的土办法是在可疑端子贴一小块绝缘黑胶带再测，取相对温差而不是绝对值。
四、常见故障的判断与处理路径
故障1：合闸无反应、屏上无显示。 判断顺序：电源进线电压→熔断器/微断→控制变压器输出→急停按钮→门限位开关（部分冷库把开门停机信号串进控制回路）。处理：更换熔断器要查清熔断原因，直接换个同规格的再合闸，往往二次烧毁。
故障2：压缩机频繁启停（短周期）。 先看温控器的停机温度与温差设定，一般冷藏库温差设在3~6K较合理，设得过窄必然短周期；再看低压机是否动作、制冷量是否因缺氟/结霜下降。电控箱本身要检查交流接触器是否因线圈电压偏低产生抖动。
故障3：热继电器频繁跳脱。 先测运行电流是否真超铭牌：超了查机械侧（冷凝温度高、过载、卡涩）；电流正常却跳闸，查热继电器整定值是否被误调、辅助触点是否氧化、以及上次跳闸后复位是否到位。不要盲目调大整定值，那是把保护"调没了"。
故障4：漏保频繁跳闸。 典型原因是化霜结束时霜水融化渗入接线盒、电缆绝缘老化受潮、或库内灯具受潮。做法是分段摇测绝缘：把化霜回路、照明回路、风机回路逐一切出送电，锁定支路后再重点处理。
故障5：箱内温度高、有焦糊味但没跳闸。 这是最危险的一类——过渡电阻发热在初期不足以让保护动作，却能持续碳化绝缘。处理：降负荷运行，尽快停电复紧或更换已变色端子、线鼻子，烧蚀发黑的接触器触点可用细砂条修整，但触点厚度磨到不足原厚度一半就必须整只更换。
故障6：显示屏乱码、PLC误动作。 优先查凝露与电源质量：箱内加装的空间加热器（防凝露加热器）是否工作，电流正常应在几十毫安到数瓦级发热回路；再查零线是否虚接，虚接零线会让控制电源忽高忽低，损坏开关电源。
五、周期维护清单：把检验变成制度
- 每月（不停电）：看外观与指示灯、听声音、闻气味、读运行电流电压、查箱门密封与滤网。
- 每季度（可短时停电）：端子复紧+示温漆补标、红外普测、冷凝水与封堵检查、漏保试跳。
- 每年（结合停产保养）：全回路绝缘测试、保护定值校验、接触器检修或更换、电缆头检查、箱内除尘干燥、更新检验记录。
- 特殊时点：台风暴雨后、长期停用再启用前、负荷明显增大（新入库货物）时，加做一次专项检验。
建议把每次检验数据（电流、电压、绝缘值、红外最高温及位置）记成一表，趋势比单次数据更有价值：绝缘值从50MΩ掉到10MΩ、同一点温差逐年变大，都是故障的预告。一线团队用【大冷总管】的记录模板时最常反馈的一句话是"以前只关心跳不跳闸，现在看的是趋势"。
六、几点经验之谈
- 检验的价值在"闭环"：发现问题、处理问题、复检确认、记录归档，缺一步都会让同样的故障在同一个点位重复发生。
- 备件要对症：常用接触器、热继电器、熔断器、中间继电器按现有箱型建立最小库存，同型号不同厂家的电气寿命和尺寸可能差很多，代换要核对线圈电压、额定电流与安装孔位。
- 别迷信进口件：冷库电控箱里故障率最高的往往是元器件中的薄弱环节——线圈、触点、电解电容，而不是品牌标签。按工况选规格（AC-3/AC-4使用类别、库内低温型润滑与材质），比按产地选品牌更有效。
- 改造要留图纸：任何加回路、换接触器、上变频的改动，都同步更新箱内接线图和端子表。下次抢修时省下的，是拿着万用表一个个摸排的一两个小时。
电控箱检验不是高阶技术，而是把基础动作做严格：验电挂牌、按序六步、数据留痕、闭环处理。若现场条件有限、检验力量不足，也可以借助【大冷总管】这类制冷运维服务平台预约专业电气工程师上门，把季度和年度的深度检验做扎实——该自己做的月检别偷懒，该请人的活别硬撑。
