冷库铜管检验全攻略：故障判断与处理步骤

冷库制冷系统里，铜管是最不起眼却最容易出事的部件。一台千吨级冷库每年因微漏补充的制冷剂动辄上百公斤，而绝大多数泄漏点都出在铜管的焊口、弯头和腐蚀坑上。大冷总管在大量现场服务中发现：能把检漏做在前面的人，维修成本至少省一半。这篇文章把冷库铜管检验的判断逻辑、方法对比和处理步骤一次讲透。

一、为什么铜管检验必须定期做

制冷铜管长期承受压力循环、温差应力和化学物质侵蚀，失效往往是渐进式的：

• 微漏积累：R507、R449A 等 HFC/HFO 混合制冷剂分子极小，0.1mm 的砂眼一年可泄漏数公斤，表现为"压缩机回气过热度忽高忽低、液位下降"。
• 能耗代价：系统含氟量不足 80% 时，COP 一般下降 10%~15%，电费等隐性损失常常大于制冷剂本身。
• 事故风险：氨系统铜管禁用（氨与铜发生应力腐蚀开裂），而氟利昂系统铜管腐蚀穿孔后遇明火可产生光气，检漏是安全规程的硬性要求。

大冷总管提醒：多数冷库管理方等到冷量不够才查漏，此时往往已带病运行了几个月。

二、铜管泄漏的四大成因

1. 腐蚀穿孔：沿海高盐雾环境、库房地面冲洗水含氯离子，点蚀深度可达 0.2mm/年以上；酯类润滑油（POE）遇水分水解生成甲酸、乙酸，从管内壁开始腐蚀铜管。
2. 振动疲劳：压缩机排气口第一段铜管、吊架卡箍附近，因启停循环产生应力集中，常见于运行 5 年以上的机组。
3. 钎焊缺陷：未充氮保护导致焊道内部氧化夹渣、加热温度不足造成假焊，投产初期集中暴露。
4. 安装应力：弯管未用弯管器出现褶皱，管间安全间距不足与支架磨穿。

三、五种检验方法对比（数据表）

| 方法 | 操作参数 | 能发现的漏点 | 用时 | 适用场景 | |---|---|---|---|---| | 氮气保压检漏 | 高压侧 2.0~2.5MPa、低压侧 1.5MPa，保压 24h，压降≤0.01MPa（扣除环境温度每变化 1℃ 约引起 1% 压力波动） | 系统级密封性定性 | 24h | 安装/大修后必做 | | 真空保持试验 | 抽至绝对压力≤0.67kPa（5Torr），停泵保压 2h 不回升为合格 | 微漏、水分 | 2~3h | 投产前、加油后 | | 肥皂泡检查 | 保压状态下涂抹，观察 3~5min | ≥0.5mm 明显漏点 | 视面积 | 焊口、法兰、阀芯 | | 电子检漏仪 | 灵敏度 1~5g/年，探头距接口≤5mm 缓慢移动 | 微漏 | 1~2h | 日常巡检首选 | | 荧光检漏 | 随油注入荧光剂，紫外灯照射 | 渗油痕迹定位 | 需运行一段时间 | 疑难微漏、振动漏 |

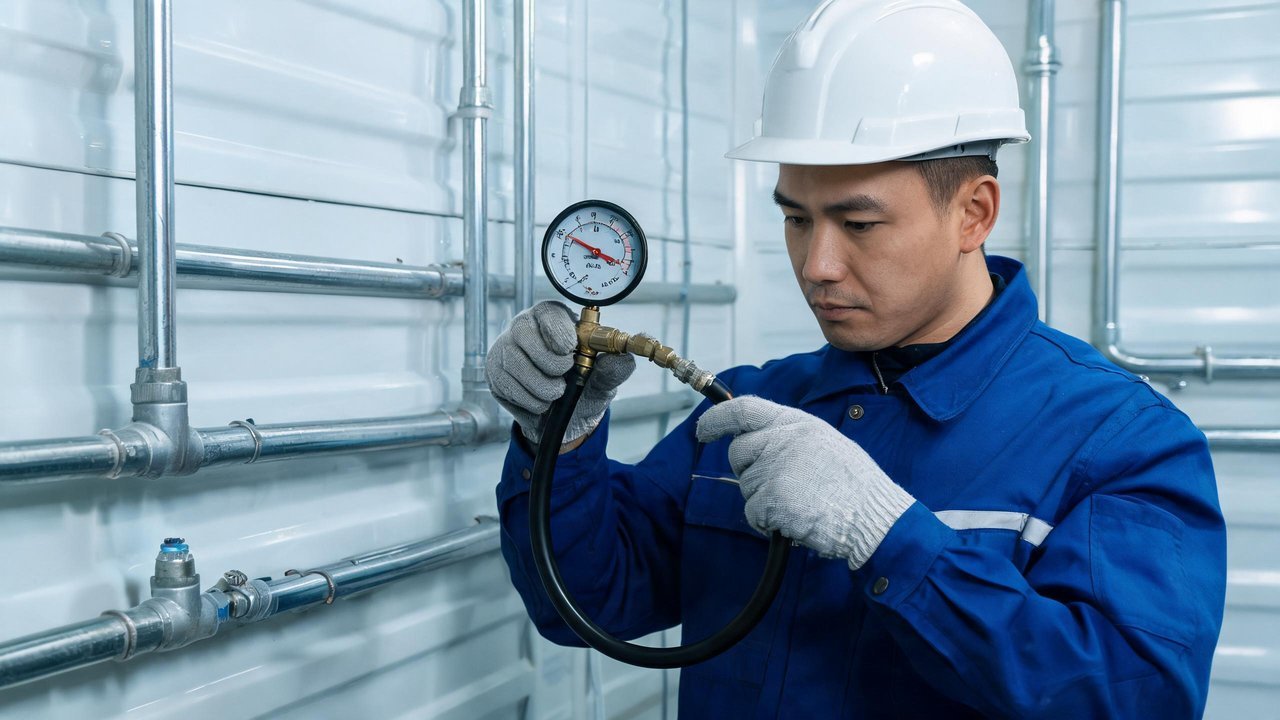

实战中大冷总管建议组合使用：先氮气保压判断"漏不漏"，再电子检漏仪定位"哪里漏"，最后肥皂水复核确认打点标记。

四、检漏处理步骤清单

准备阶段 - [ ] 关闭高低压阀门，隔离压缩机与节流装置； - [ ] 确认检漏介质为干燥氮气，严禁使用氧气或可燃气体打压； - [ ] 电子检漏仪开机预热并自检，探头滤网清洁。

定位阶段 - [ ] 按"压缩机四周→焊口→阀件→蒸发器回弯管→管路低洼处"顺序巡查； - [ ] 重点检查蒸发器组管与集管钎焊处、U 形回弯头与吊架接触部位——这两处占大冷总管统计漏点案例的一半以上； - [ ] 发现油渍先清洗再复测，避免误判（有油未必漏，无油未必不漏）。

处理阶段 - [ ] 泄压至 0MPa 后方可动火补焊，补焊前对管段充氮防氧化； - [ ] 砂眼穿孔且壁厚剩余不足原壁厚 70% 的管段，直接割除换管，不做打补丁处理； - [ ] 更换管段使用同牌号紫铜管（T2/M2），壁厚按下表选取； - [ ] 修复后重新执行氮气保压 24h + 真空试验双确认。

五、铜管壁厚参考与更换判据

配合超声波测厚仪每年对弯头、低点、支架处抽测 3~5 个点，建立壁厚台账，腐蚀速率超过 0.1mm/年的管段应提前排换。

六、降低泄漏率的三条长期建议

1. 控制环境：库房顶部穿堂管加防腐涂层，沿海项目优先考虑不锈钢波纹套管过渡；
2. 减少应力：压缩机进出口加金属软管，管卡间距按水平管Φ15.9 以下≤1.2m 布置并加橡胶垫；
3. 规范记录：每次充注、检漏数据入台账，连续两年补氟量超过系统总充注量 10% 的库，必须停机做全面保压试验。

结语

铜管检验的核心逻辑就一句话：先用压力数据判断系统性泄漏，再用仪器定位，最后按"能换不补"的原则处理。把氮气保压、真空试验和电子检漏固化到月度、年度维保计划里，冷库的制冷衰减和突发停机都会明显减少。大冷总管后续还会持续更新制冷管路检测的实操内容，需要设备诊断或维保方案时可以参考其服务。
