冷库防撞设施跳闸怎么处理？维修师傅手把手教你排查

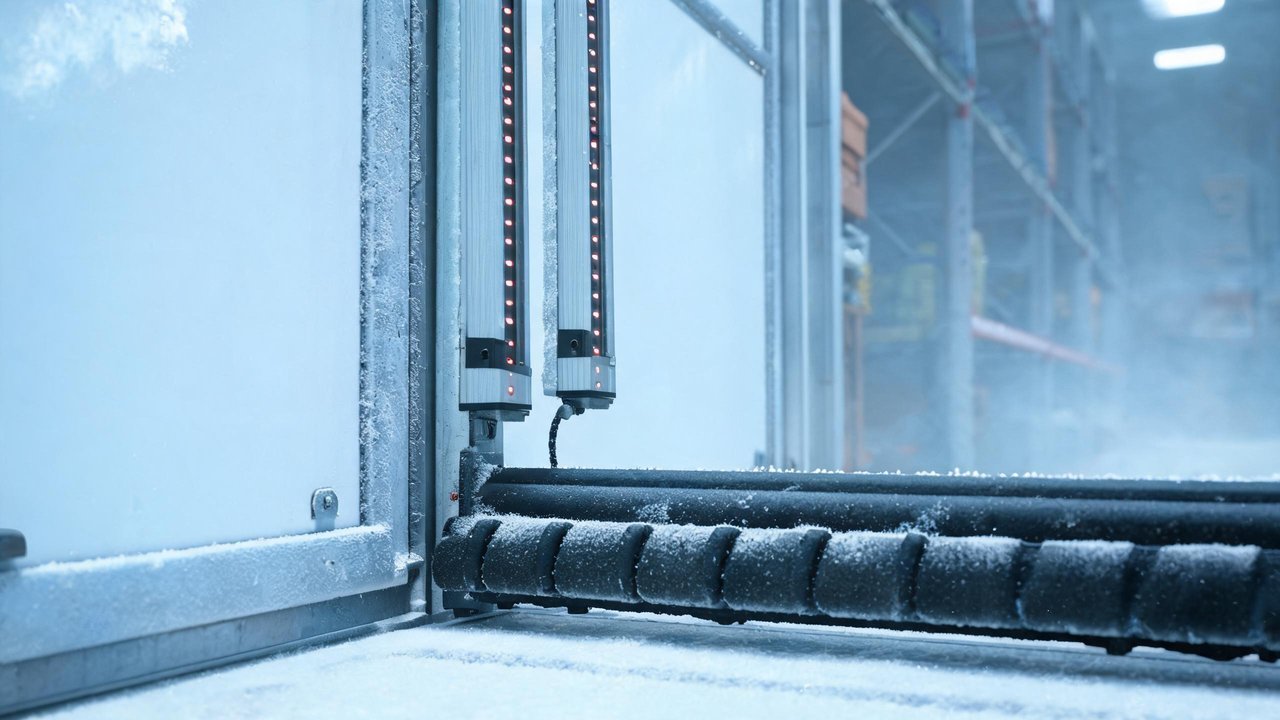

冷库里的防撞设施——电动平移门防撞边、防撞杆、安全光幕、叉车防撞报警回路——看着是低压小电的东西，一跳闸却能把整条出入库动线卡死。很多管理员第一反应是"合上再说"，结果连送三次跳三次，最后把断路器触点都烧毛了。大冷总管在冷库维保现场见过太多这类案例：跳闸不是偶然，是设备在报警。这篇就把维修师傅常用的排查思路完整捋一遍，照着做，八成故障半小时内定位。
一、先分清：你遇到的是哪种跳闸
同样叫"跳闸"，电气特征完全不同，方向也不同：
- 送电瞬间跳：回路基本可以判定存在短路或严重接地，重点查电缆破损、接线盒进水结冰。
- 运行几十分钟到几小时后才跳：多为漏电累积或过负荷。冷库环境温差大，凝露是头号元凶。
- 一碰防撞杆/门到位受压就跳：撞停后防撞开关触点粘死、模块过流，属于机械故障引发电气保护动作。
- 无规律偶发跳：怀疑断路器选型不对、端子松动发热，或雷雨浪涌后适配器性能劣化。

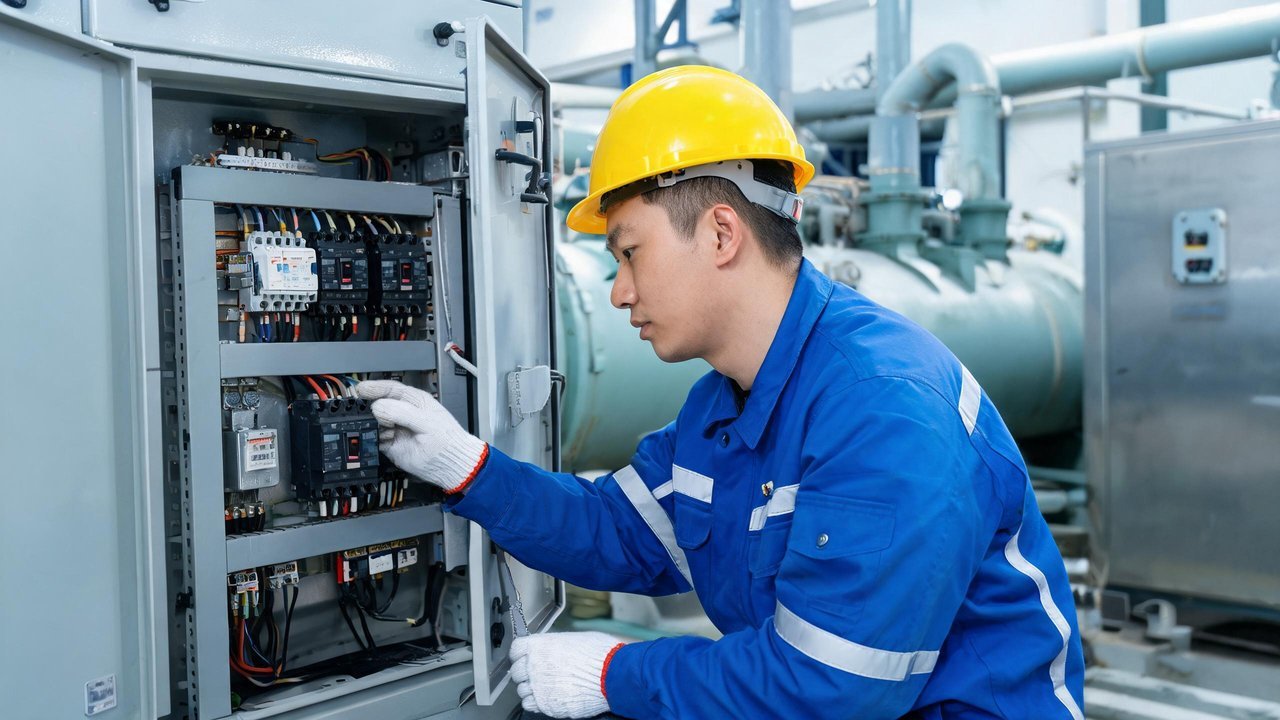

动手前先看断路器本体：是空气开关（过载/短路跳）还是漏保（剩余电流跳）。漏保上那个小复位凸钮弹起来了，就明确是漏电，别再去换空开——这个判断大冷总管建议写在巡检卡上，新员工最容易搞混。
二、到 site 前 10 分钟的黄金动作：分支隔离法
不要拿表乱测一气。标准动作是"先分段、再量测"：
- 断开防撞回路总开关，挂牌上锁，确认门体已手动固定，防止误动作夹人。
- 把回路上各分支（防撞边、光幕、报警灯、门框电加热带若共用回路）逐一拆开端子。
- 只留总开关+干线试送电。不跳→逐个接入分支，接到哪个跳，故障就锁定在哪一段。

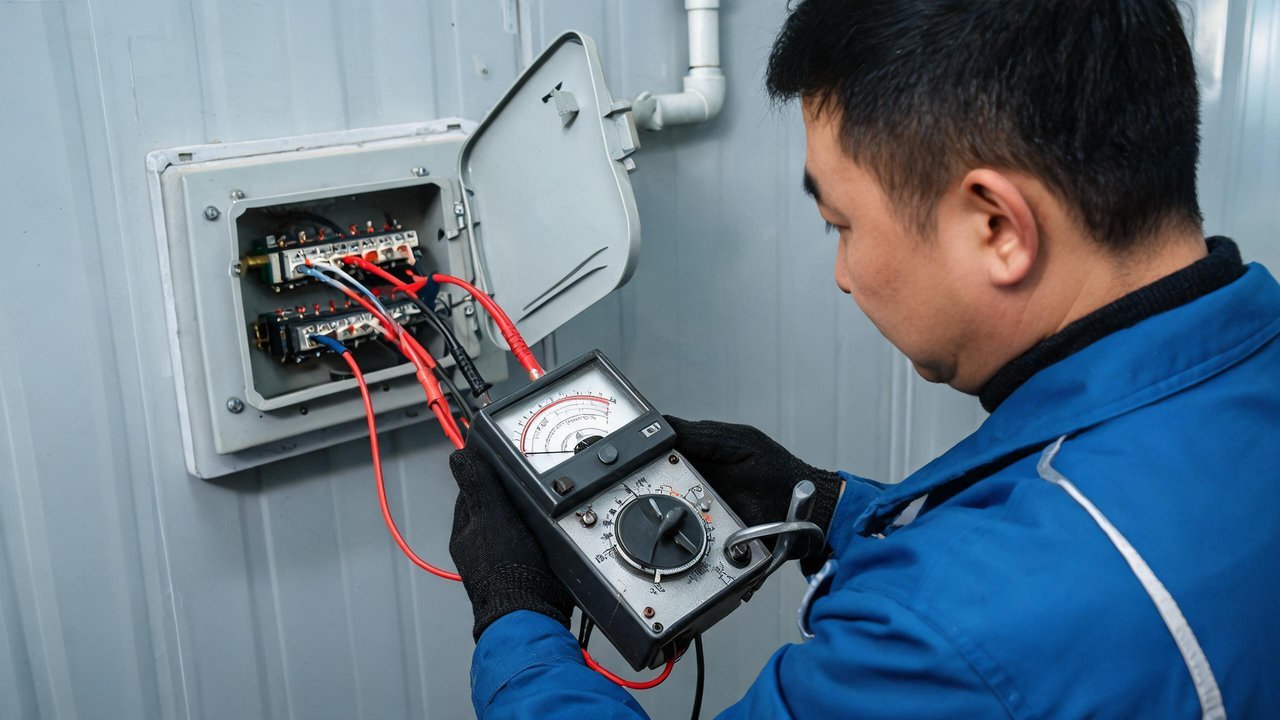

- 锁定分支后，再用 500V 兆欧表测该段对地绝缘，用万用表测线间电阻。
冷库现场九成以上的"查不出来"，是因为没做分支隔离，在整条回路上测——到处都合格，一送电就跳，因为分布漏电叠加起来才超标。
三、五个高频原因与对应处理
1. 接线盒、防撞开关进水结露（最常见）
冷库门洞是热桥，夏季门外 30℃/70%RH 与库内 -18℃ 交汇，开关盒内壁必然凝露，久了结冰，把 24V 控制回路对地"泡"出漏电通道。处理：拆开烘干，更换 IP65 以上防水接线盒，敲带进线孔朝下、做滴水弯。换完必须复测绝缘。
2. 防撞杆机械卡死、触点粘连
叉车反复撞击后，防撞杆回弹变形，微动开关长期压在闭合位，供电模块持续满载发热，先是烧毁模块，再引发过流跳闸。处理：校正或更换防撞杆，检查回弹弹簧；开关动作次数超 10 万次建议整体更换，别只换开关不清机械量。
3. 电缆绝缘破损
两个高发点：地面门槛处被托盘、叉车轮反复碾压；库内低温段电缆护套变硬开裂，化霜水顺裂缝渗入。处理：更换为耐低温（-40℃ 级）软电缆，地面段加镀锌线槽或钢管保护。大冷总管提醒：用普通 RVV 冒充低温电缆，是这类故障复发的第一原因。
4. 电源适配器/控制模块击穿劣化
防雷没做好、或适配器长期在低温下工作，电解电容容量衰减，输出纹波变大，浪涌时直接击穿对地。判断：脱开负载单独测适配器输出，24V 回路超出 24V±10% 或纹波明显即更换，并在前端加装 C 级+ C 级并联防雷或至少一级浪涌保护器（Iimp≥12.5kA）。
5. 断路器选型与接线问题
防撞系统送电瞬间光幕、报警器、适配器合计励磁涌流不小，用 C 型小容量空开容易误跳；正确做法是按厂家参数选 D 型 10A～16A，漏电保护用 A 型 30mA（防止电子式设备脉动直流漏电台账失真）。另外端子扭矩不足导致发热，也会让热磁脱扣"看起来无缘无故"。
四、现场判定参考数据表
| 检查项 | 参考工具 | 合格标准 | 常见故障值 |
|---|---|---|---|
| 控制回路对地绝缘 | 500V 兆欧表 | ≥1 MΩ（干燥后） | <0.3 MΩ 即判受潮/破损 |
| 线间电阻 | 万用表 | 与同长度标准线对比偏差<10% | 接近 0Ω 为短路点 |
| 适配器输出电压 | 万用表 | 24V±10%（21.6～26.4V） | 波动大、带载跌落 |
| 回路泄漏电流 | 钳形漏电流表 | <6 mA（30mA 漏保 1/5 原则） | >10 mA 必查明原因 |
| 防撞开关接触电阻 | 微欧计/万用表 | <50 mΩ | 明显增大=触点氧化粘连 |
| 断路器端子温度 | 红外测温枪 | 比环境温升 <30K | 单相较热=虚接 |
两个经验值展开说一下：漏电流那栏，很多师傅只关心"跳不跳"，其实 30mA 漏保在长期 15mA 以上漏电流下寿命和稳定性都会恶化，烘干处理后漏电流应回落到 3mA 以下才算彻底。绝缘电阻那栏，测完跳闸回路记得把门框电加热带一起测——它是 220V 大电流设备，一旦受潮跳闸往往伪装成"防撞设施故障"，走错方向能修一整个下午，这也是大冷总管工单复盘里出现频率最高的误判项。
五、修完不算完：预防性维保清单
- 每季度：开门洞所有接线盒目视检查凝露、冰晶，必要时断电烘干；
- 每季度：兆欧表抽测防撞回路绝缘，记录趋势值，环比下降 50% 即预警；
- 每月：按压防撞杆 5～10 次验证回弹与信号复位，检查支架螺栓扭矩；
- 每次化霜系统维保：同步检查门槛电缆有无积水浸泡；
- 雷雨季前：测试浪涌保护器窗口指示，劣化即换；
- 备件常备：低温电缆 20 米、IP65 接线盒、同规格微动开关、24V 适配器各一套。
维保费 vs 一次穿堂事故的成本差，不用算第二遍。
六、什么情况下必须请专业团队
如果出现以下情况，别自己硬扛：漏保送不上且分支隔离后仍锁定不了故障段；控制柜内出现烧灼气味或爬电痕迹；冷库门体防撞与制冰、机组除霜回路存在不明交叉供电。这类问题往往牵扯图纸缺失或私拉乱接，需要带电检测+图纸核对一次做掉，拖久了小跳闸会演变成大事故——大冷总管处理过一起防撞回路漏电引燃门楣保温层的案例，源头就是三年前一次没查干净的偶发跳闸。
排查这件事，工具不难、原理不难，难的是按流程一步步来不抄近路。把这六步存进维保 SOP，下次冷库跳闸，你就是现场最稳的那个人。
